Решил разобрать диодный мост при помощи гравера и посмотреть, что внутри? Наверняка вам тоже интересно!

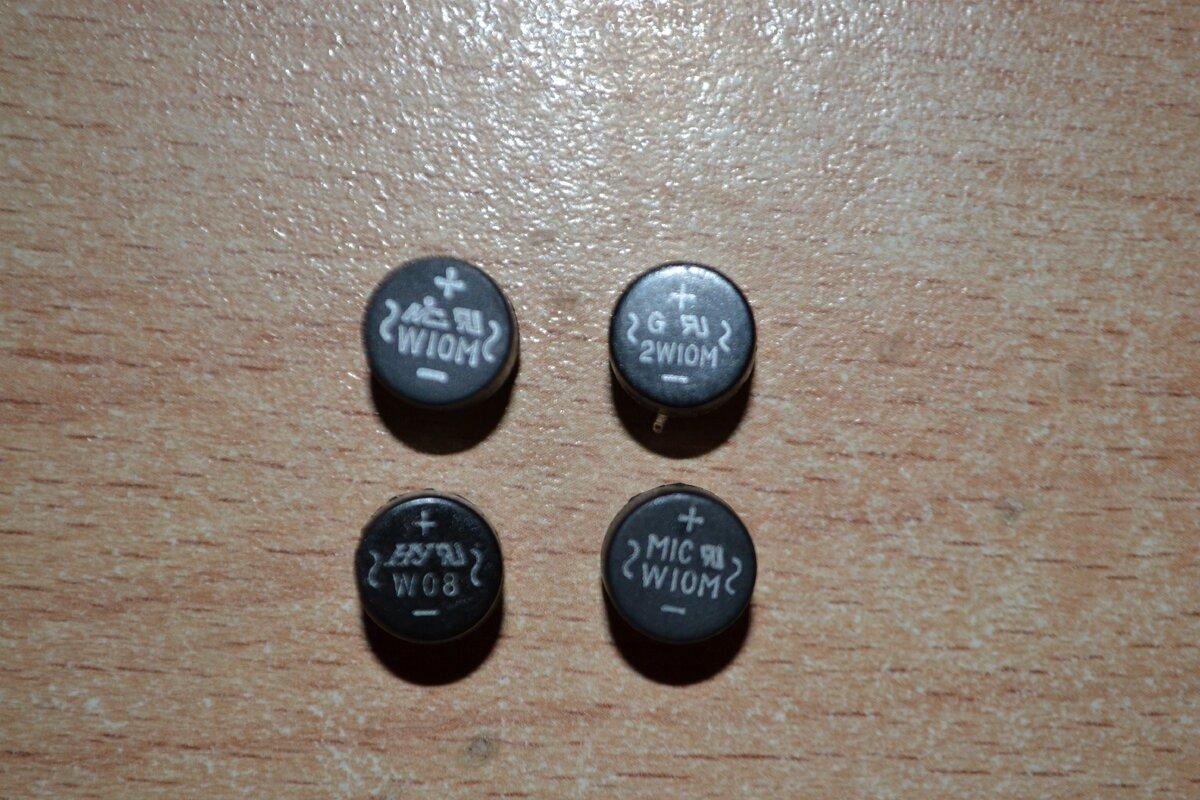

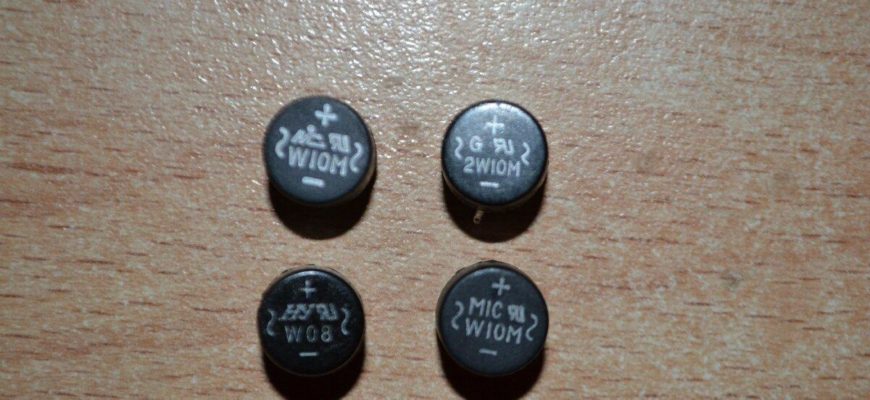

В эксперименте будет участвовать диодный мост в корпусе «WOG». У меня их несколько.
Разборку буду проводить послойно стачивая диодный мост при помощи вот такого гравера и наждачной насадки.

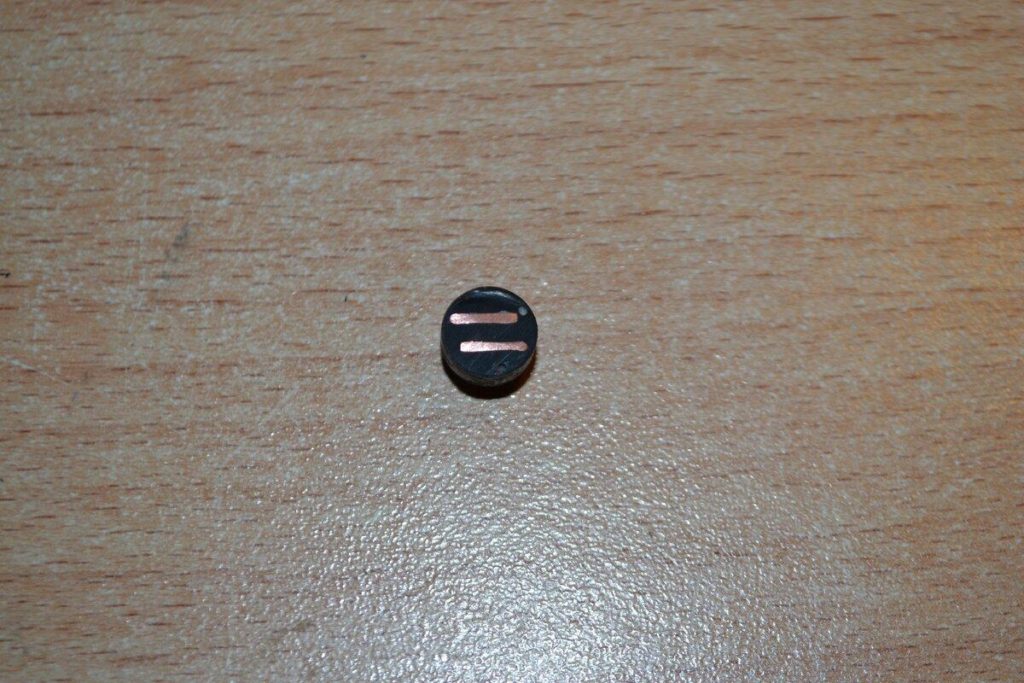

Снял где-то 1 мм и увидел два медных проводника:

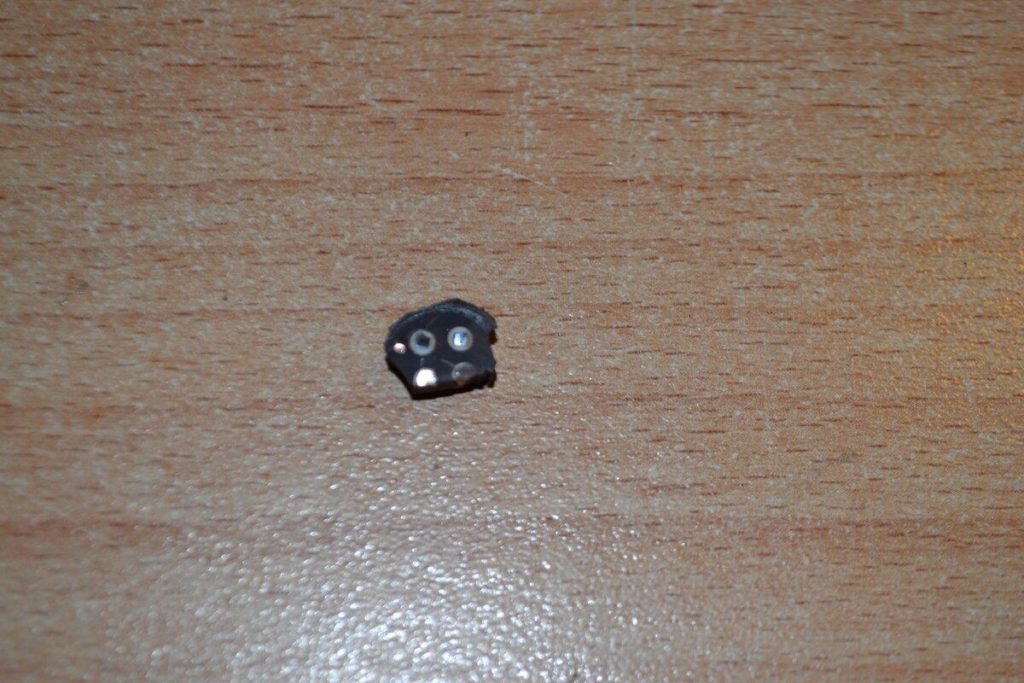

Далее я обнаружил 4 четыре диода. Сам мост мною сточен с торцов, но там ничего интересного.

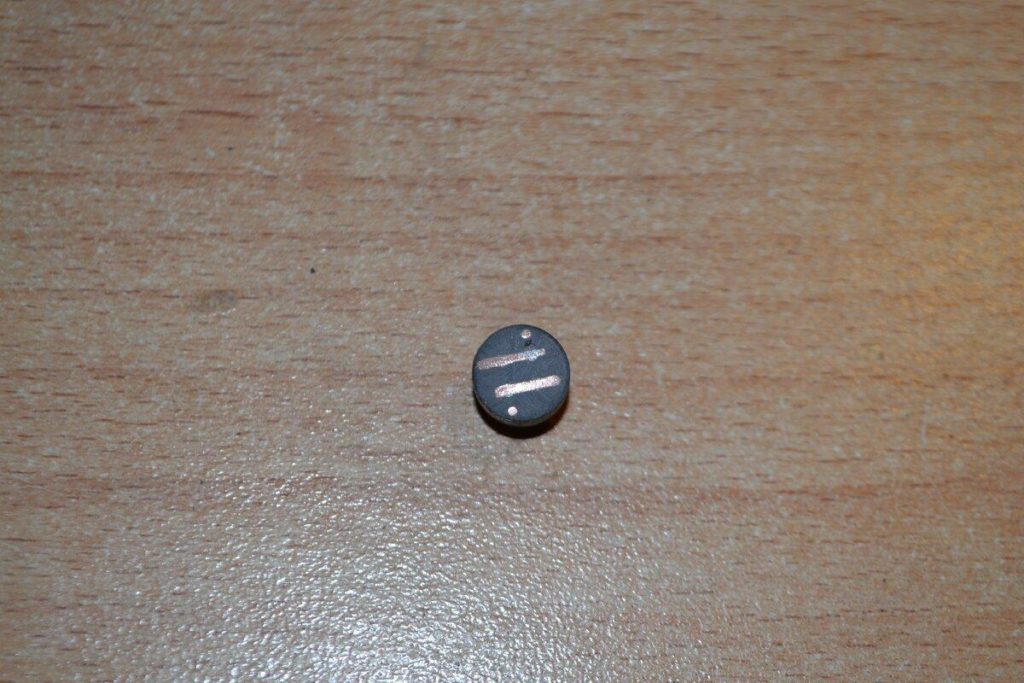

К сожалению этот диодный мост куда-то улетел, поэтому я взял другой и точил уже его, на нем эти четыре диода были плохо видны, поэтому я взял кадр от предыдущего. А что скрывается под четырьмя диодами? А под ними можно снова обнаружить два медных проводника расположенных горизонтально, и два проводника, расположенных вертикально.

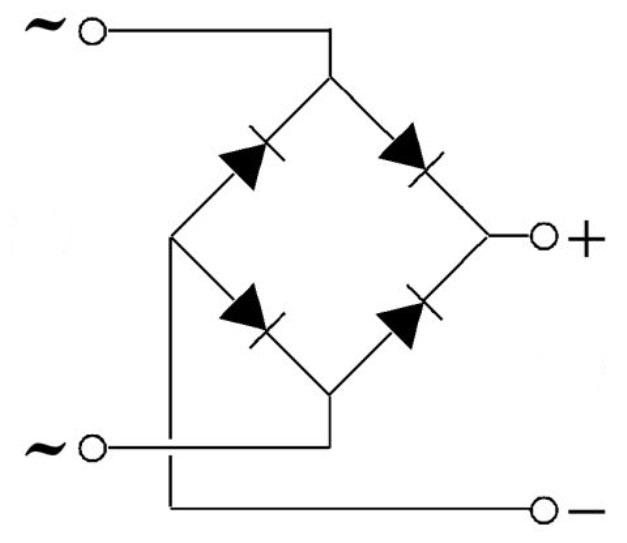

Получается 4 диода расположены вертикально, снизу соединены двумя проводниками и сверху также соединены двумя проводниками в другой плоскости. Всё для того, чтобы получилась вот такая принципиальная схема:
