На самом деле, 0805 размеры SMD-компонента в дюймах. SMD-компоненты – это элекро-радиоэлементы которые устанавливаются с помощью установщика SMD-компонентов на печатную плату поверхностным монтажом. Возможна установка не только через автоматическую линию, но и вручную.
Как определить по типоразмеру 0805 размеры в миллиметрах?

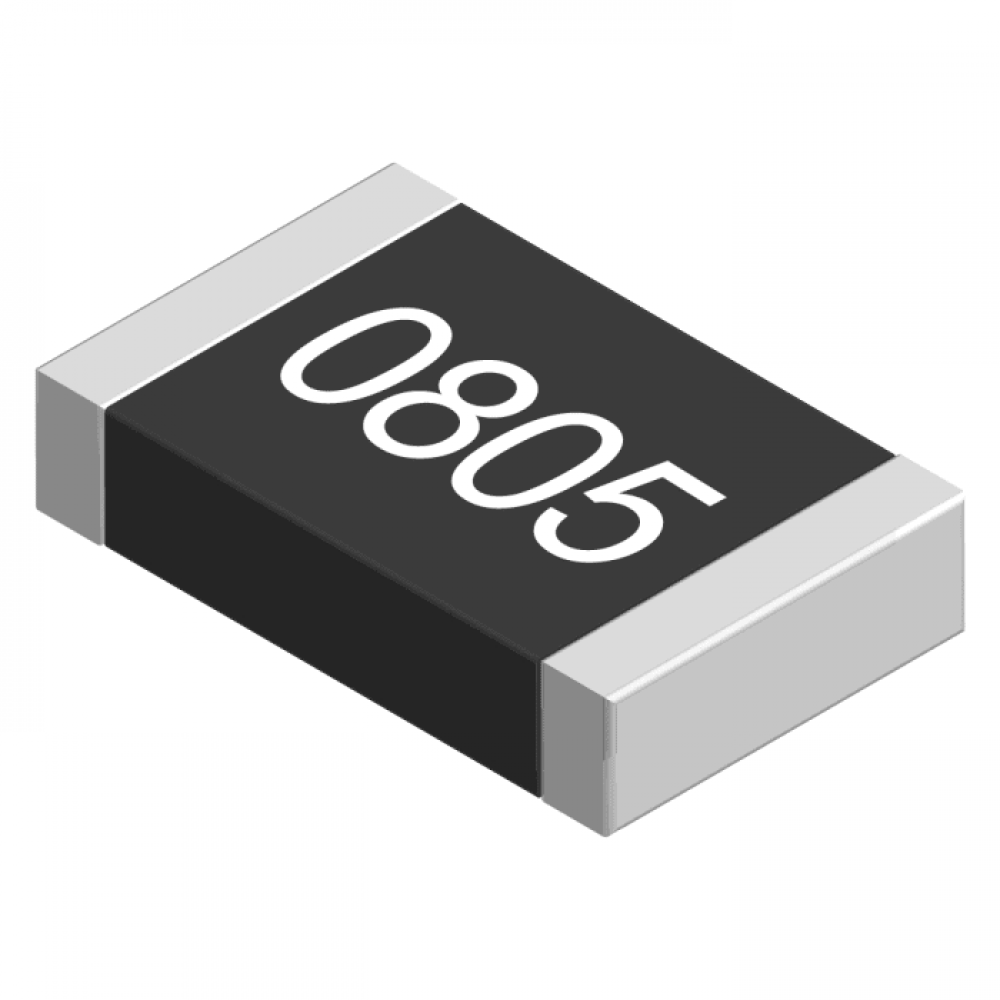

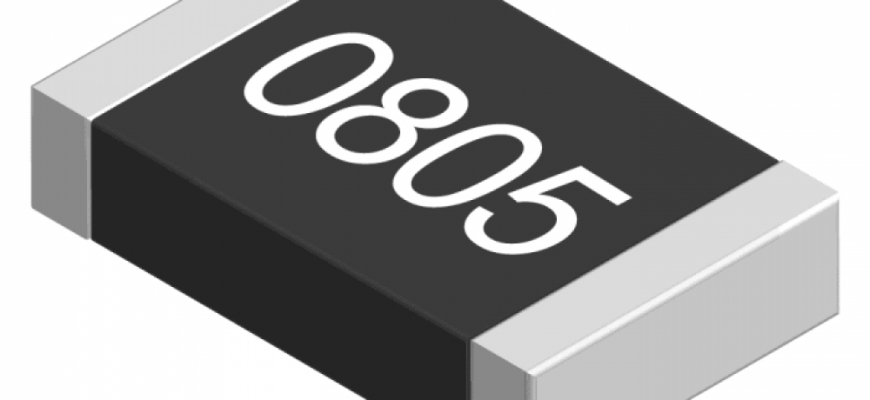

0805 – это дюймовый размер определенного компонента электротехники, например, резистор, конденсатор, светодиод, который устанавливается, в большинстве случаев при помощи поверхностного монтажа. Если измерить такой элемент, например резистор, на обычной метрической линейке, мы увидим, что длина будет 2 мм, а ширина – 1,2 мм.

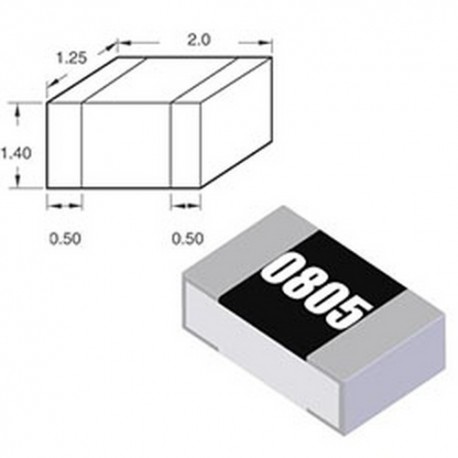

Размеры 0805
- Длина: 2 мм
- Ширина: 1,2 мм
Переводя эти значения в дюймы, мы получаем, грубо 0.83″ и 0.5″. Дюймовая система типоразмеров, как правило округляет значения для удобства. Отсюда и появляется такое число.
Типоразмеры элементов, которые в основном применяются на печатных платах:
- 0603 (1,6х0,8 мм)
- 0805 (2×1,2 мм)
- 1206 (3,2×1,6 мм)
- 1210 (3,2×2,5 мм)
- 2010 (5×2,5 мм)
- 2512 (6,3×3,2 мм)
Приведенные размеры часто применяются в производстве с помощью установщика SMD-компонентов монтажниками радио-электронной аппаратуры или любителями радиотехники.
Читайте также: Как проверить мультиметром стабилизаторы напряжения 7805, 17-33 и подобные?
0805 – это длина и ширина SMD-компонентов, она не включается в себя высоту. Потому как регулировка высоты, присутствует в программе установщика поверхностного монтажа. У большинства резисторов, одного типоразмера одинаковая высота, но в свою очередь, у SMD-конденсатора или светодиода высота может варьироваться, даже если они одного типоразмера.
Теперь вы знаете, как определить размеры 0805 и других элементов.
SOT 89, чуть сложнее, чем 0805, или проще?

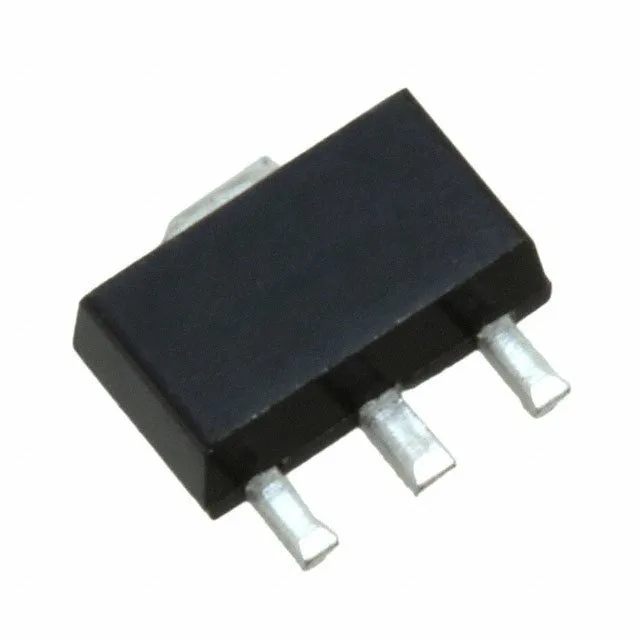

SOT89 – это обозначение типа корпуса для определенных транзисторов. Как правило, черный корпус, у которого на поверхности название транзистора, из которого выходят 4 ножки. 3 ножки с одной стороны и 1 с другой. Средняя нога соединена с одной ногой на противоположной стороне и это как правило земля. 1 и 3, в свою очередь – это вход и выход.
