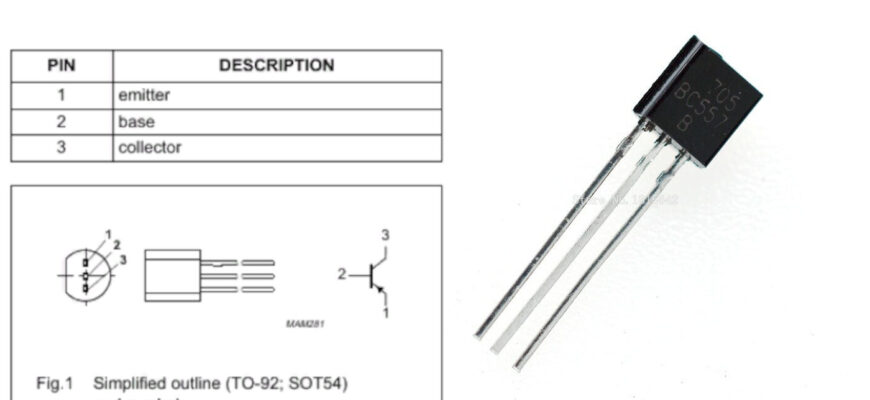

BC557 — характеристики транзистора, цоколевка и аналоги

BC557 – это кремниевый биполярный транзистор. В основном он используется для схем различных аудиоусилителей, а также импульсных и переключающихся схемах.  Далее подробнее о транзисторе BC557 — характеристики, проверка, аналоги.

Что такое транзистор

Транзи́стор (англ.transistor), полупроводнико́вый трио́д — радиоэлектронный компонент из полупроводникового материала, обычно с тремя выводами, способный небольшим входным сигналом управлять значительным током в выходной цепи, что позволяет использовать его для усиления, генерирования, коммутации и преобразования электрических сигналов. В настоящее время транзистор является основой схемотехники подавляющего большинства электронных устройств и интегральных микросхем.

Википедия

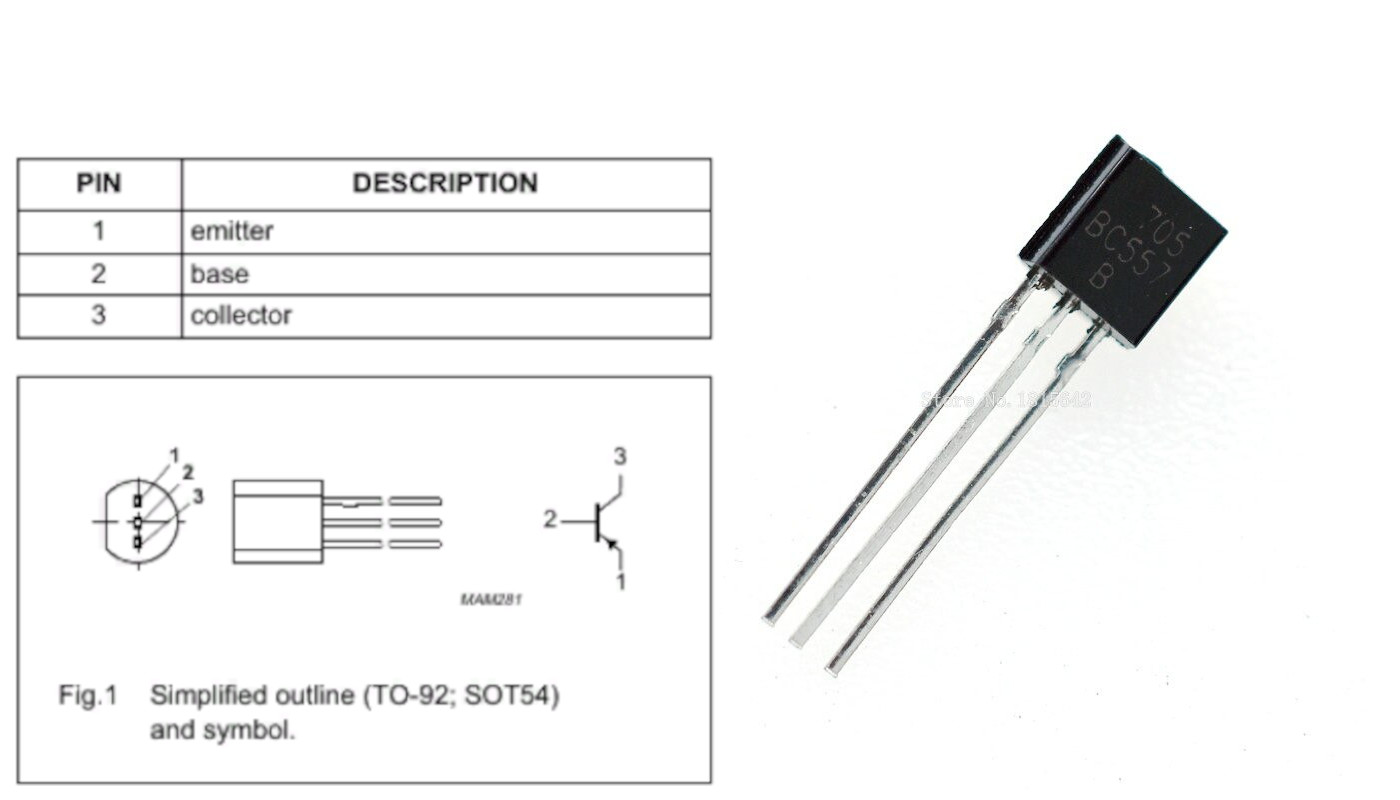

Подробные характеристики транзистора BC557

Данный транзистор имеет РNР структуру. Он работает при температурах не менее  -60 и не более +150 ˚C. Далее представлена таблица, содержащая данные об его максимальных значениях.

Название	Единица измерения	Значение
Напряжение эмиттер-база	B	5
Напряжение коллектор-эмиттер	B	45
Напряжение коллектор-база	B	50
Рассеиваемая мощность коллектора	Bт	0,50
Допустимый ток коллектора	A	0,10

Транзисторы данной серии разделяются на три группы. Разница между каждой моделью заключается в коэффициенте усиления по току. То есть:

Название группы	Минимальное значение	Максимальное значение
BC557А	110	220
BC557В	200	450
BC557C	420	800

Показатель тока данного коллектора не падает ниже -0,1 А.

Datasheet на BC557 можете скачать с яндекс диска.

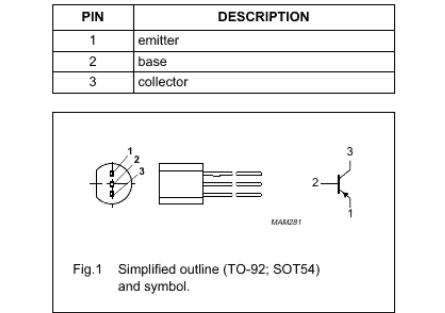

Цоколевка транзистора

Транзистор данной модели всегда выпускается в пластиковом корпусе серии ТО-92. Сам BC557 состоит из базы, эмиттера и коллектора. Если посмотреть на пластиковый корпус на плоскую сторону, а именно на ту, где расположены выводы, то они идут в следующем порядке:

1. Коллектор;
2. База;
3. Эммитер.

Каждый вывод транзистора BC557 гибкий, что делает его более практичным.

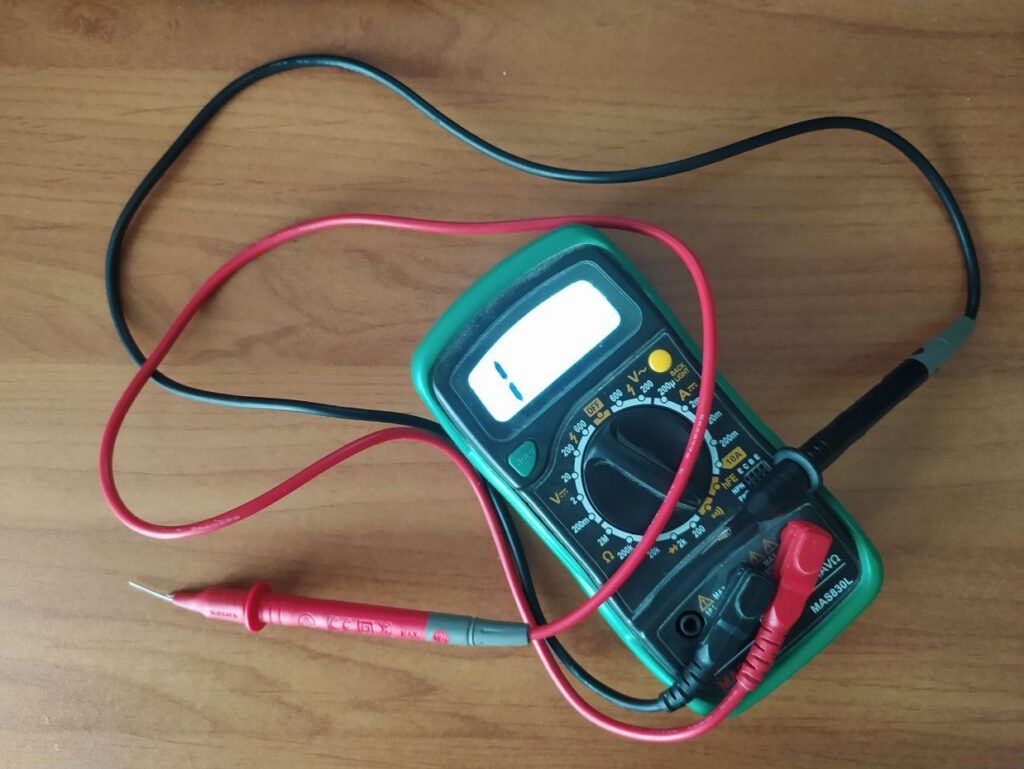

Как проверить транзистор BC557 мультиметром?

Читайте также: Собрал схему, имитирующую звук подпрыгивающего металлического шарика

Чтобы проверить транзистор BC557 мультиметром, следуйте алгоритму:

1. Установите мультиметр в режим «прозвонки» (проверки диодов).
2. Подключите черный щуп мультиметра к базе, а красный – к коллектору. Вы должны увидеть падение напряжения 600 — 800 мВ.
3. Подключите красный щуп к эмиттеру, черный к базе. Вы также должны увидеть падение напряжения 600 — 800 мВ.
4. Подключите красный щуп к базе, а черный к коллектору. Мультиметр должен показать единицу (отсутствие падения напряжения).
5. Подключите красный щуп к базе, а черный к эмиттеру. Мультиметр также должен показать отсутствие падения напряжения.
6. Подключите черный щуп к коллектору, а красный к эмиттеру. При исправном транзисторе падение напряжения должно отсутствовать.
7. Подключите красный щуп к коллектору, а черный к эмиттеру. Падение напряжения также должно отсутствовать.

Аналоги BC557

Существует более двадцати аналогов данного транзистора. Далее представлены модели, которые наиболее подходят для его замены.

Название	Структура	Напряжение эмиттер-база	Напряжение коллектор-эмиттер	Напряжение коллектор-база	Допустимый ток коллектора	Рабочая температура
2SA1193K	PNP	7	60	60	0,5	150
2SA851	PNP	6	50	50	0,1	175
2SB1256	PNP	12	100	100	2	175
2SB977A	PNP	8		60	1	195
BC557C	PNP	5	45	50	0,1	150
BC876	PNP	5	45	60	1	150

Если говорить про отечественные аналоги транзистора BC557, то стоит отметить КТ361Д. Главное их отличие в том, что у отечественного транзистора отличается корпус.
