В интернете и в различных журналах существует большое количество различных схем для начинающих радиолюбителей. Я решил потренироваться и собрать некоторые из них. В данной статье я рассмотрю схему, которая имитирует звук подпрыгивающего металлического шарика, так как она мне показалась интересной и состоит из недорогих радиодеталей.

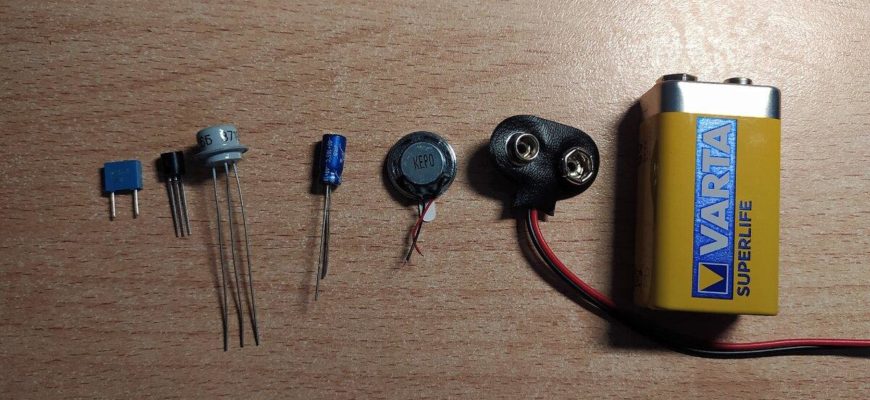

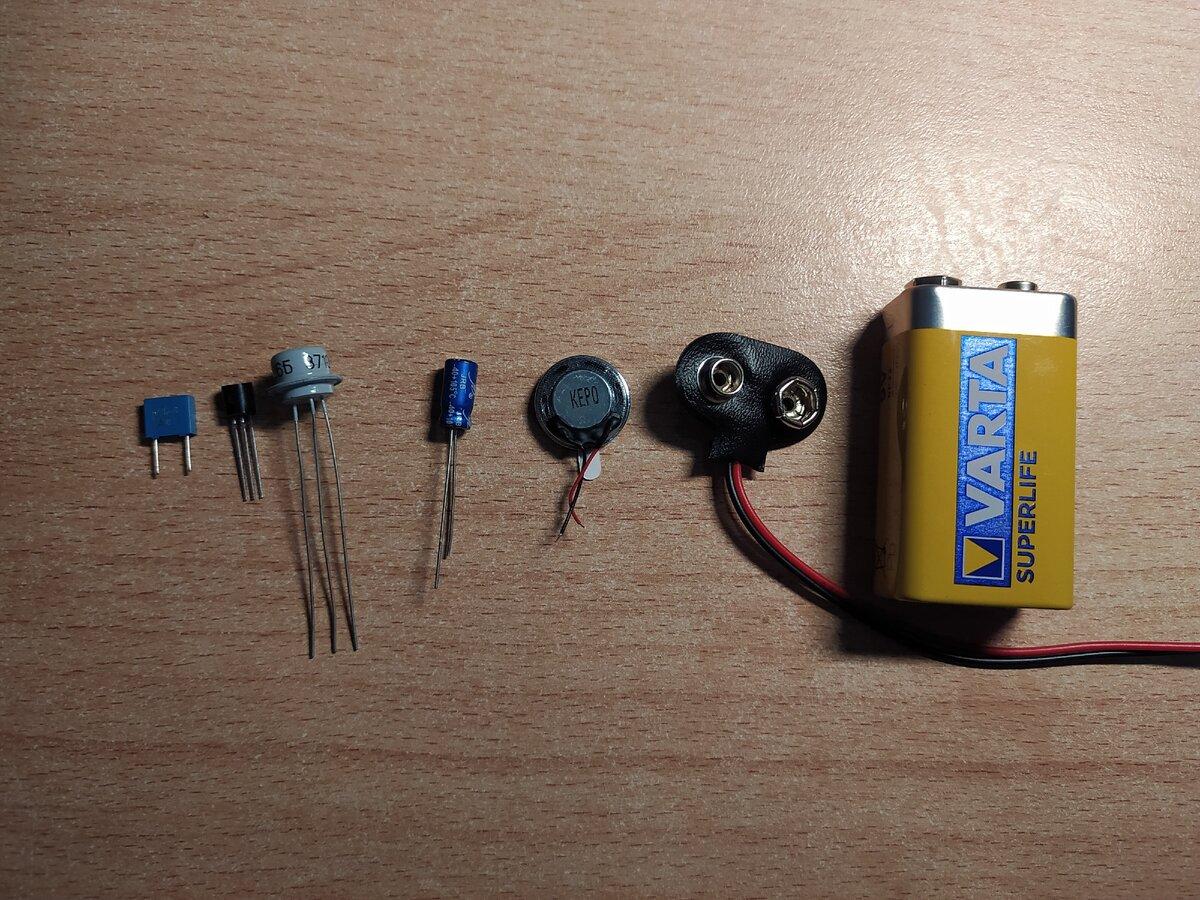

Для сборки нам понадобятся следующие радиодетали:
- Динамик на 8 Ом (78 руб)
- Транзистор КТ315Г (7 руб)
- Транзистор МП26Б (20 руб)
- Конденсатор 100 мкФ, 16 В (5 руб)
- Конденсатор 0.22 мкФ (10 руб)
- Батарейка «Крона» (150 руб)
- Колодка для «Кроны» (16 руб)
Итого я потратил 286 рублей. Дороже всего стоит динамик и батарейка. Динамик вполне можно взять из какой-нибудь детской игрушки.

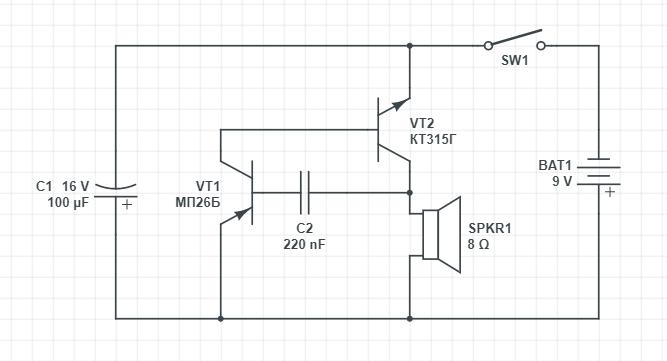

Для удобства составил принципиальную схему будущего устройства:
Схема представляет собой простейший мультивибратор — после замыкания SW1 заряжается конденсатор C1, а после размыкания SW1 конденсатор сам становится источником питания схемы. По мере разряда конденсатора C1 звуки, воспроизводимые динамиком SPKR1 становятся тише, а их частота увеличивается. Звук прекратится тогда, когда напряжения на конденсаторе C1 станет недостаточно для открытия транзисторов.
Если в вашем городе проблема с радиодеталями, то вы можете заменить транзистор VT1 на любой из серий МП21, МП25, МП26, a VT2 — на любой из серий КТ301, КТ312, КТ315.

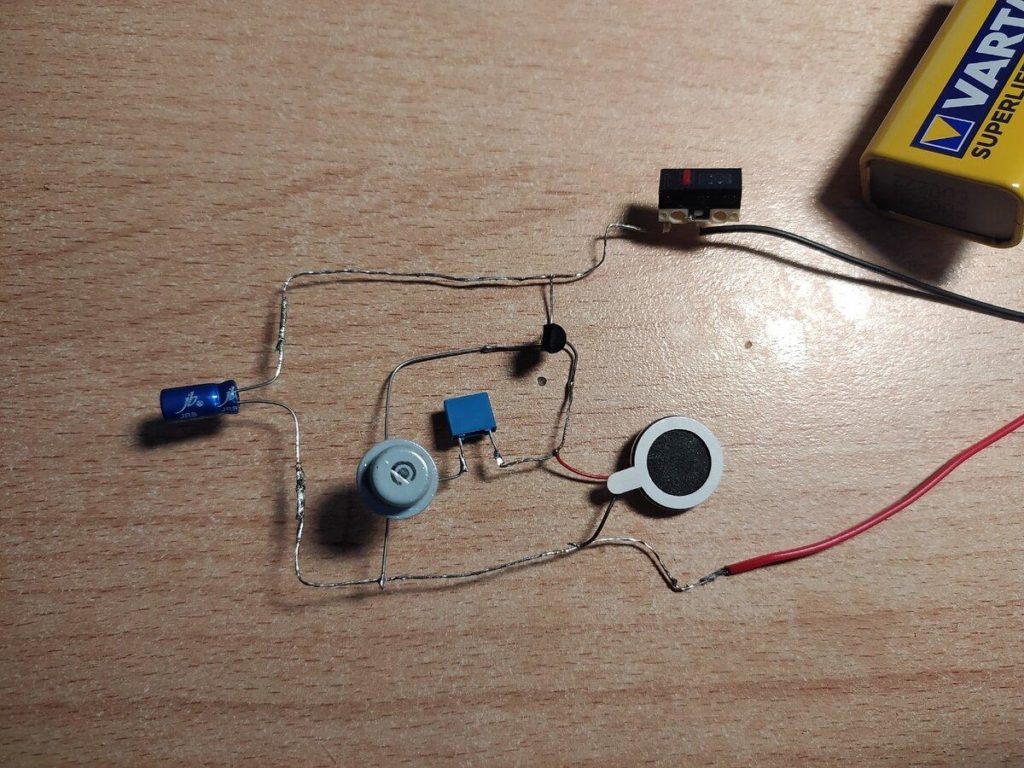

Я собрал схему и вот что у меня получилось:
Полученная схема точно имитирует звук прыгающего металлического шарика. Позже я увеличил продолжительность работы схемы, заменив конденсатор C1 на конденсатор с ёмкостью 330 мкФ.
Видео с конденсатором C1 100 мкФ
Видео с конденсатором C1 330 мкф
Надеюсь вам понравилось, пишите в комментариях свои замечания, если знаете, как улучшить схему.
