Наверняка вы замечали, что в схемах, где установлено реле, паралельно катушке также установлен диод? Чаще всего, обратный диод ставят именно в тех схемах, в которых реле управляет транзистор. Я решил разобраться, зачем там нужен диод и что будет, если его убрать.

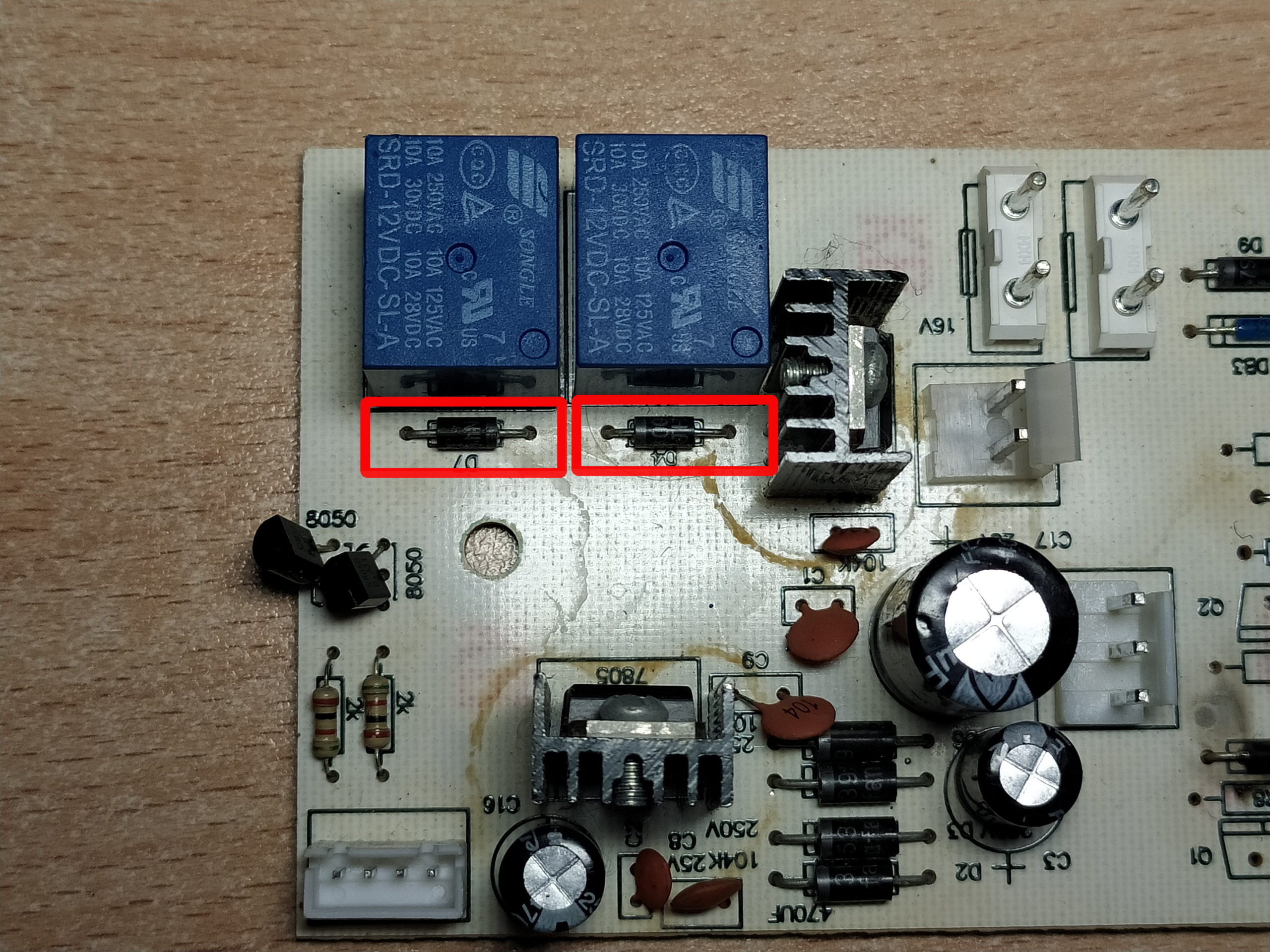

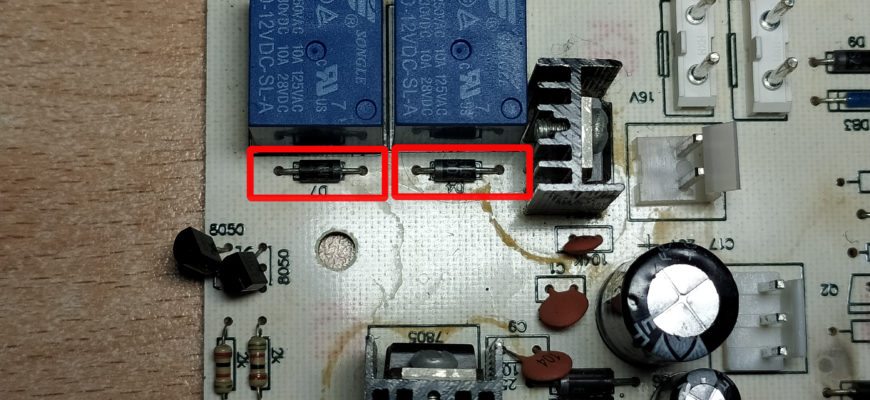

На фото ниже вы как раз можете наблюдать пример такой схемы, где диоды установлены паралельно реле.
Как работает обратный диод, установленный паралельно реле?

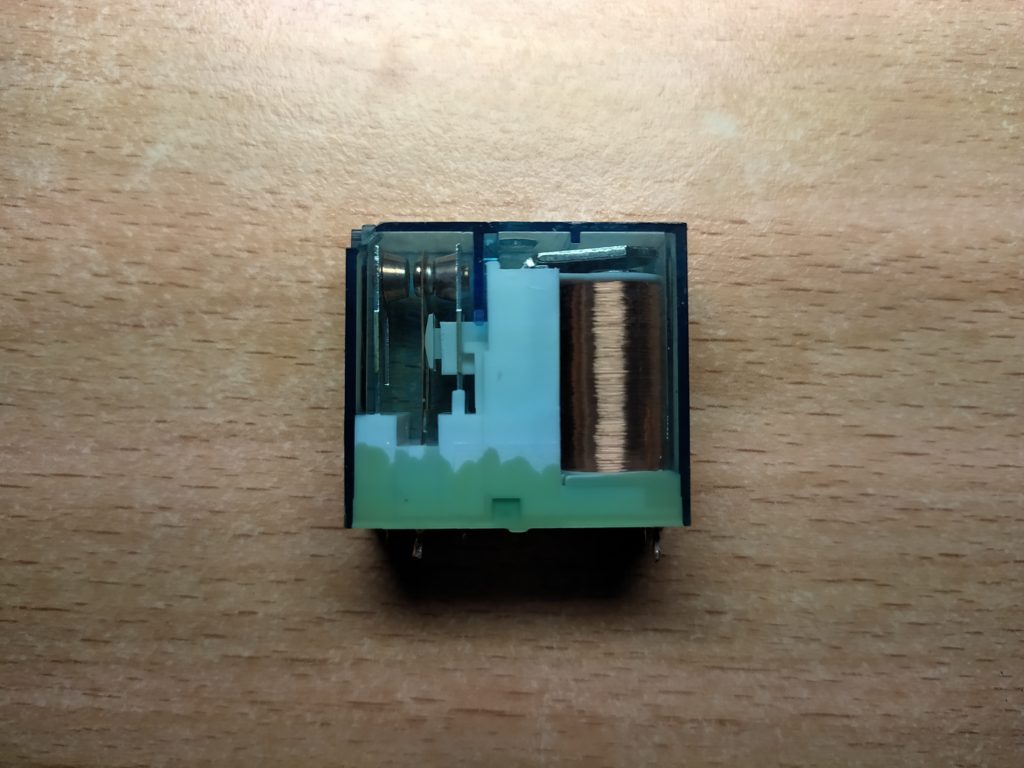

Чтобы ответить на этот вопрос, давайте разберемся, из чего состоит реле и как оно работает? Я взял реле в прозрачном корпусе, чтобы можно было наглядно увидеть содержимое. Поверьте, остальные реле имеют похожую конструкцию.
В правой части реле (на фото) мы можем наблюдать катушку, а в левой три контакта, один из которых явно подвижный. При подаче тока на катушку, в ней возникает магнитное поле, которое перемещает подвижный контакт в противоположном от положения покоя направлении.

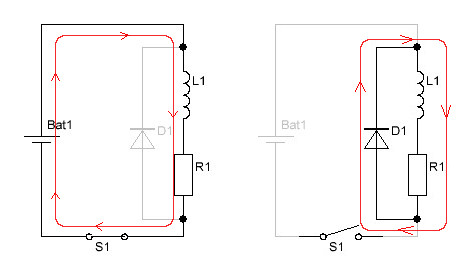

Таким образом, при подаче тока на катушку, ток протекает именно через неё, создавая ЭДС индукции, а через диод, установленный паралельно, ток не течет, так как диод подключен в обратном направлении. Вспомним, что данная схема чаще всего используется там, где реле управляет транзистор. Что произойдет когда транзистор закроется? Ток будет рассеиваться через диод, а подвижный контакт внутри реле перейдет в положение покоя.
Что произойдет, если исключить из схемы диод и оставить только реле и транзистор?
В реле, в момент закрытия транзистора возникают кратковременные импульсы, напряжением в несколько сотен вольт. Диод прекрасно справлялся с ними, но если его убрать, то такие импульсы неизбежно пройдут через управляющий реле транзистор. Да, конечно, транзистор зачастую выбирают с большим запасом по напряжению, но рано или поздно импульсы, возникающие в реле, сожгут его.
Есть чем дополнить? Пишите в комментарии, с удовольствием почитаю ваше мнение.
