В цепях питания многих современных устройств стоят стабилизаторы напряжения. Обычно это 7805, 7812 и другие. Они нужны для того, чтобы поддерживать стабильное выходное напряжение, получая на вход более высокое.
Номинал выходного напряжения зачастую можно определить по маркировке на корпусе радиокомпонента, например, 7805 — 5 В, 7812 — 12 В, а 17-33 — 3.3 В. Для того, чтобы проверить стабилизатор напряжения, нужно на вход подать напряжение определенного номинала и замерить напряжение на выходе. В этой статье я проверю исправность имеющихся у меня стабилизаторов L7812AB2T и 17-33G.

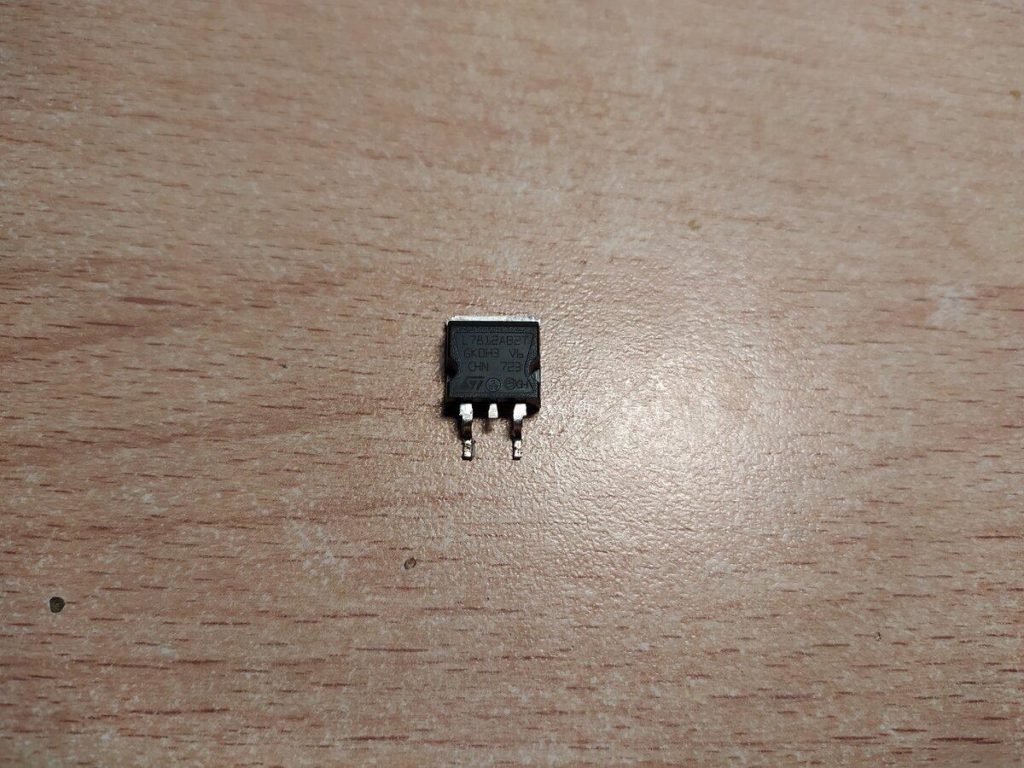

Проверка стабилизатора напряжения L7812

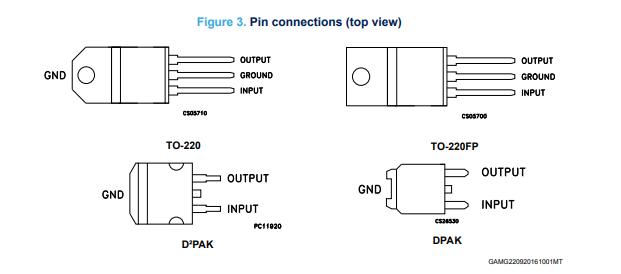

Прежде чем начинать проверку, нужно определиться со значением входного напряжения, а также с распиновкой данного стабилизатора. В этом поможет даташит.

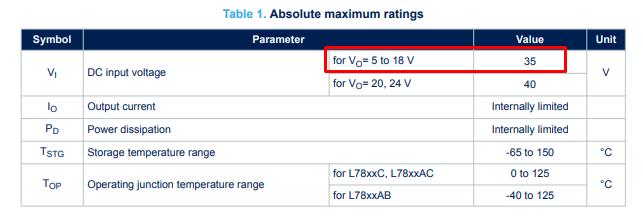

Как можно увидеть, на левый вывод (input) нужно подать плюс питания, а на центральный (gnd) минус. Для того, чтобы снять выходное напряжение, нужно красный щуп мультиметра присоединить к правому выводу (output), а черный к центральному (gnd). Входное напряжение должно быть не более 35 В.

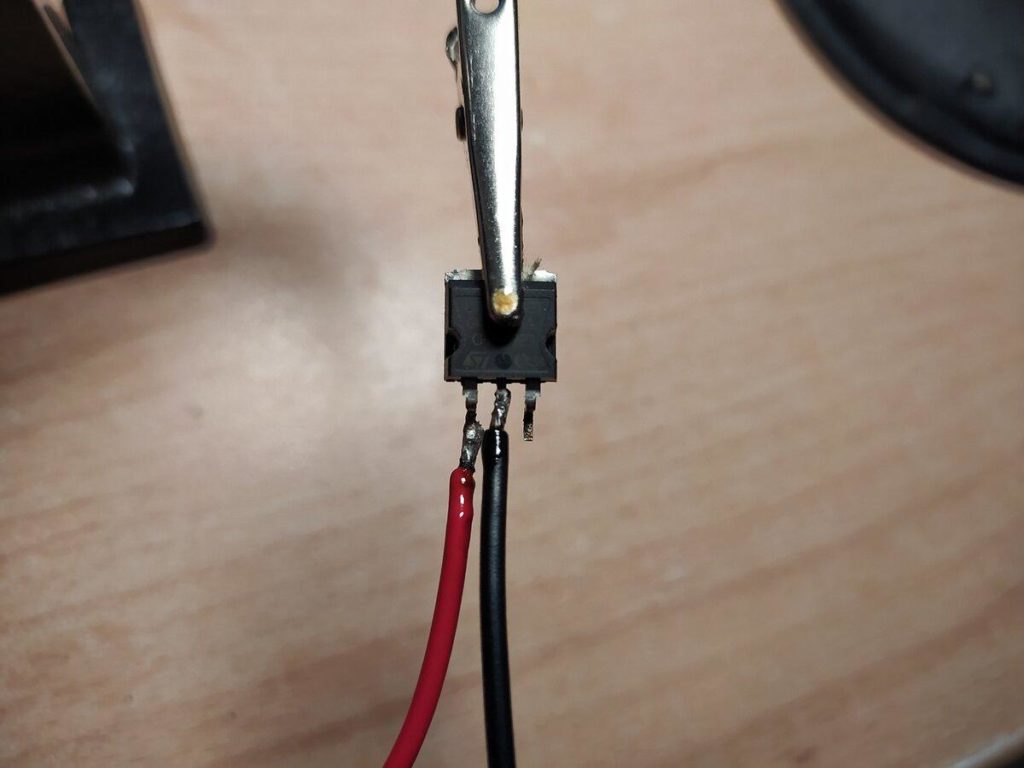

Для удобство припаяю к выводам стабилизатора проводники.

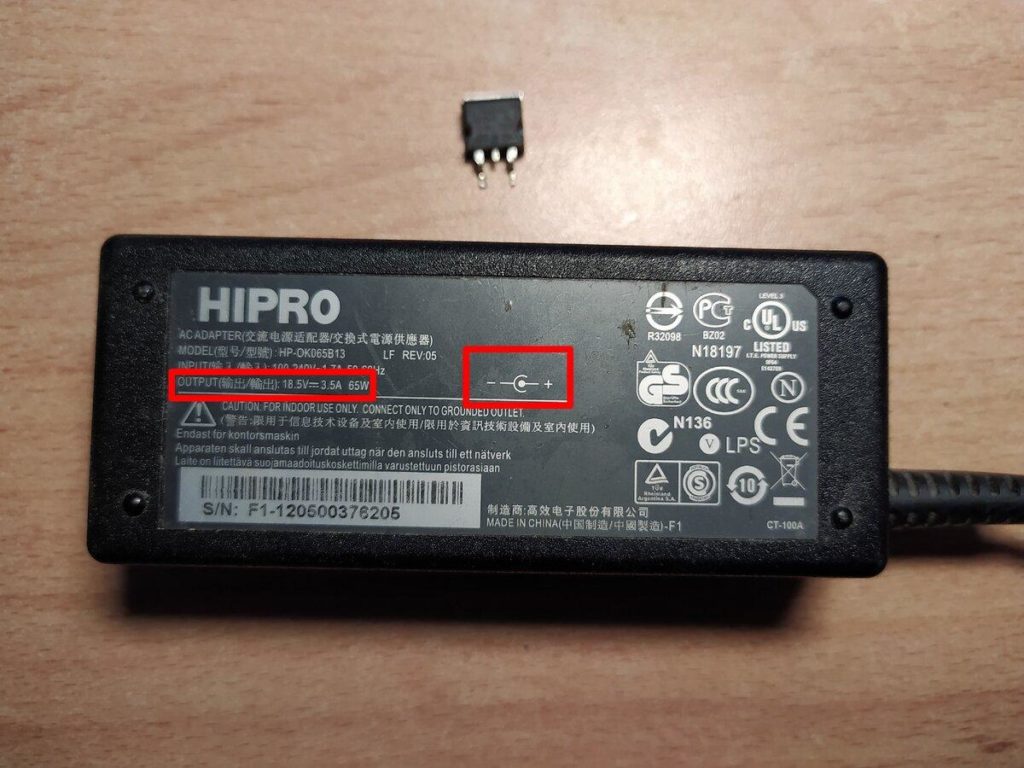

Я буду использовать имеющийся у меня блок питания от какого-то устройства, так как лабораторный блок питания я еще не собрал. На блоке питания есть маркировка, которая показывает, что плюс находится в середине коннектора, а минус на его крайней части. Обращайте внимание на этот момент, так как иногда эти значения противополжны.

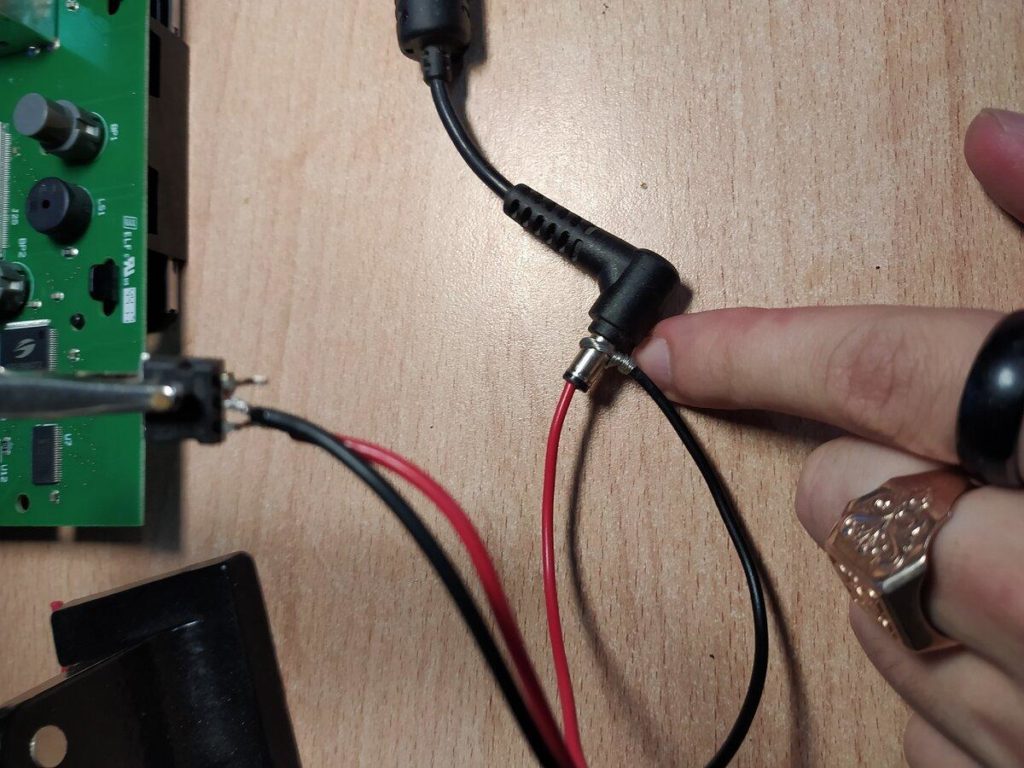

Свободные концы припаянных к выводам проводников я закрепил следующим образом: Плюсовой скрутил, сложил пополам и вставил внутрь коннектора, а минусовой намотал на его корпус.
Установив на мультиметре режим измерения постоянного напряжения до 20 В и сняв выходное напряжение, я получил значение 12.12 в, что говорит о том, что данный стабилизатор исправен, он стабилизировал и понизил входное напряжение до 12 вольт, как и должен был.

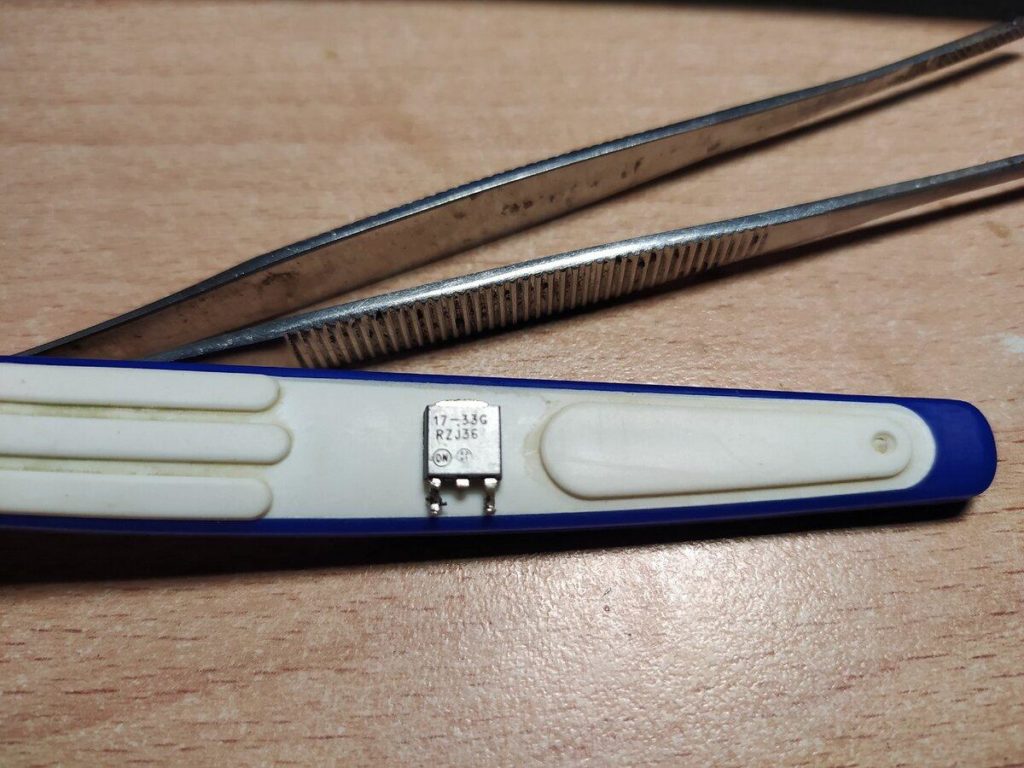

Проверка стабилизатора напряжения 17-33G

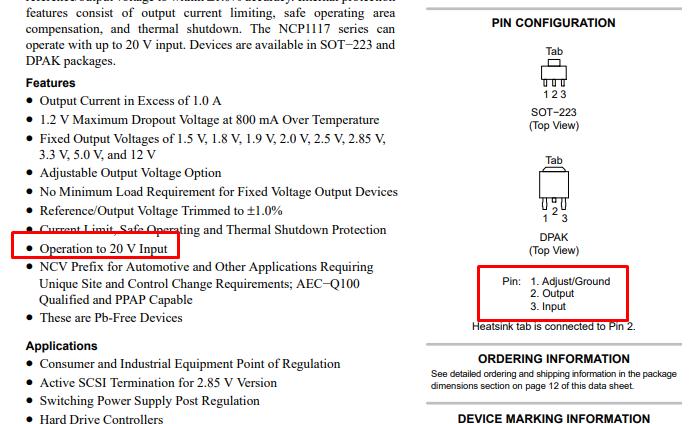

Стабилизатор на 3.3 в имеет другую распиновку выводов, о чем говорит нам справочная информация. Таким образом, левый вывод — это минус питания или земля (gnd), центральный вывод это плюс выходного напряжения (output), а правый вывод — это плюс входного напряжения (input). Максимальное входное напряжение составляет 20 В, так что мой блок питания подходит для проверки данного компонента.

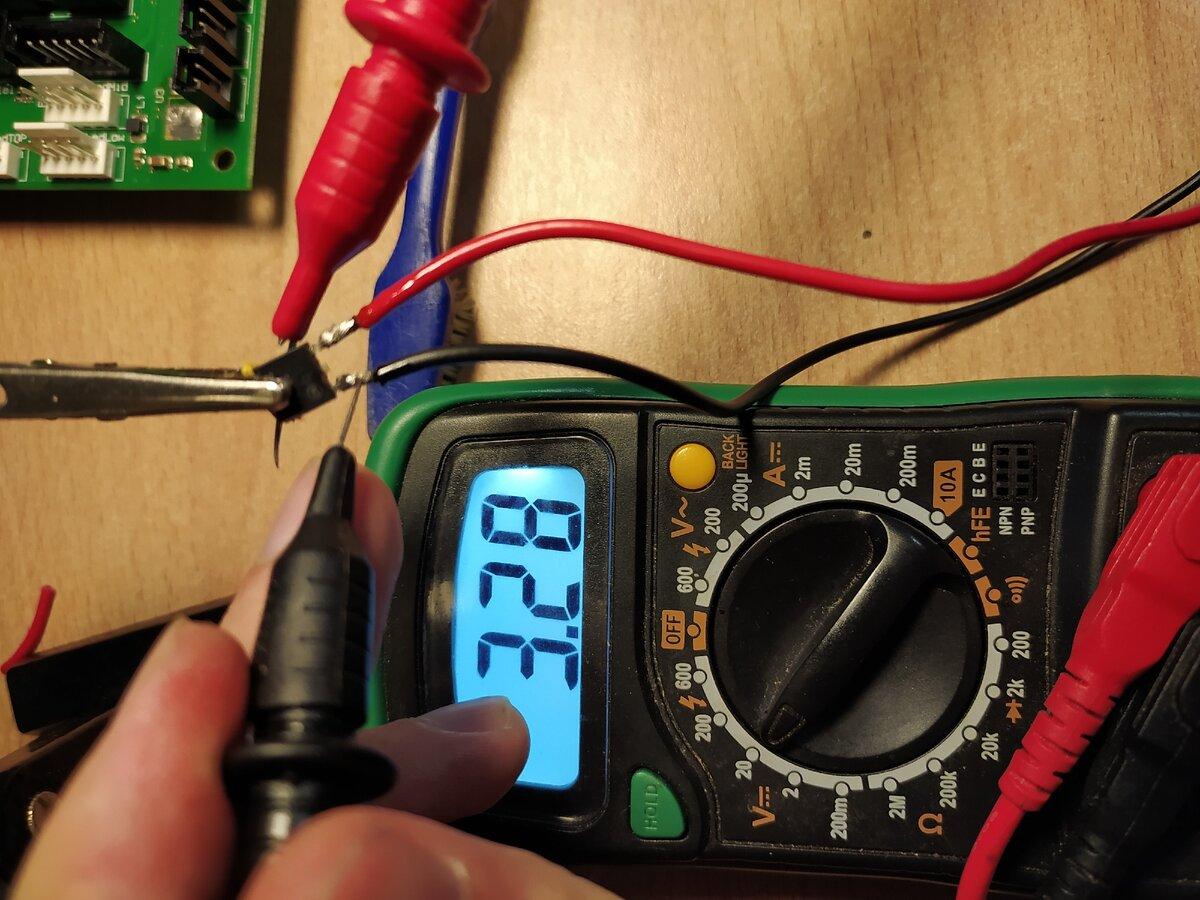

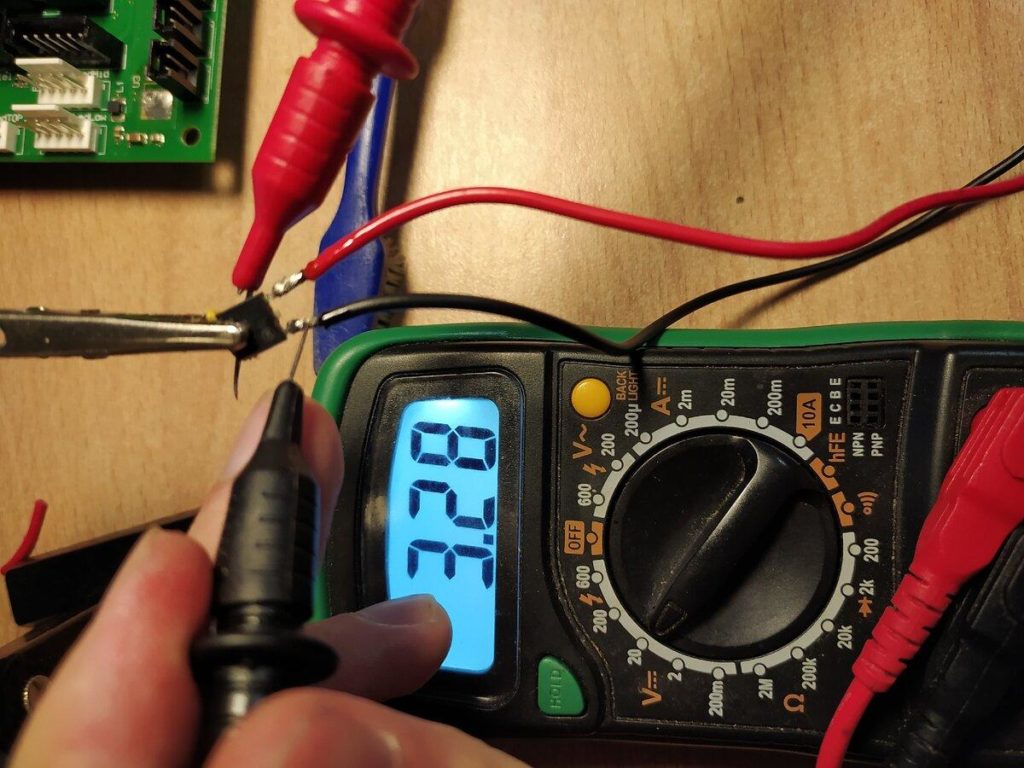

Подсоединив стабилизатор согласно маркировке выводов и проверив выходное напряжение, я получил значение 3.28 В. Данный стабилизатор также является исправным.
В последнее время я не публикую статьи о ремонте устройств, так как в большинстве своем ремонтирую одни и те же устройства, ремонты типовые и по большей части описаны мною ранее. Поэтому я решил разбавить контент вот такими познавательными статьями. Надеюсь статья была полезной=)
