Всем привет! Недавно, пролистывая один развлекательный ресурс я наткнулся вот на такую gif’ку:

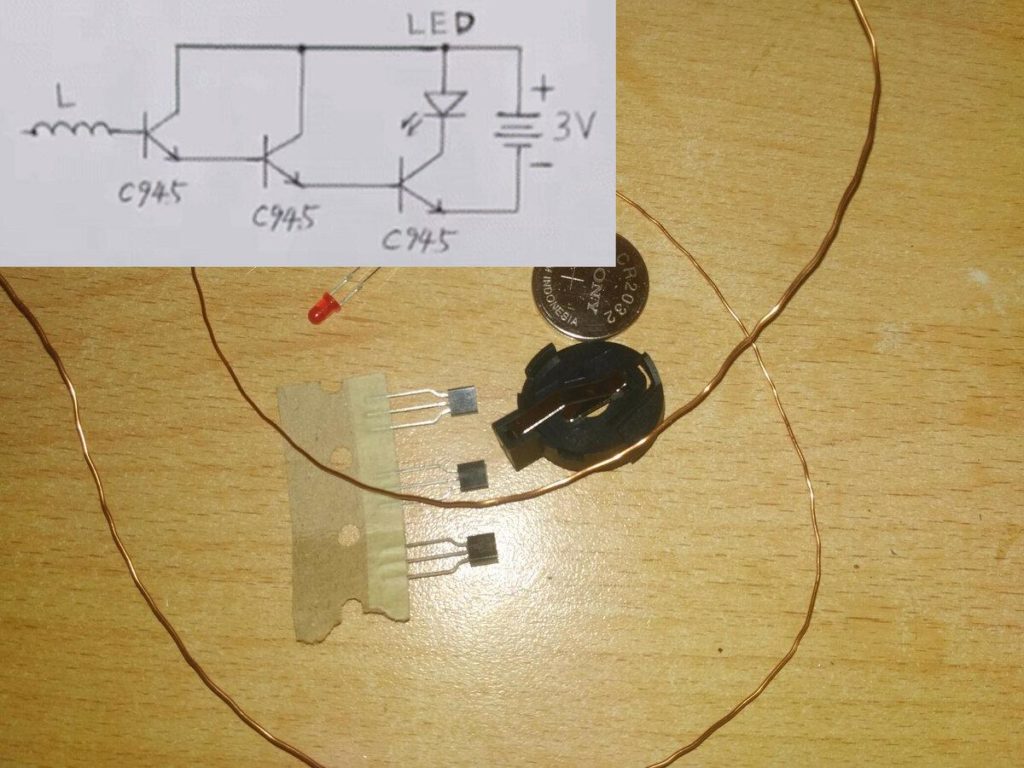

Давно обещал вам выложить процесс сборки. Первым делом, выдираем из gif’ки схему и закупаемся всем необходимым, а именно: 3 транзистора С945, батарейка 3В CR2032, держатель для нее, светодиод. Еще нужно где-то добыть медный провод, я смотал его с дросселя.

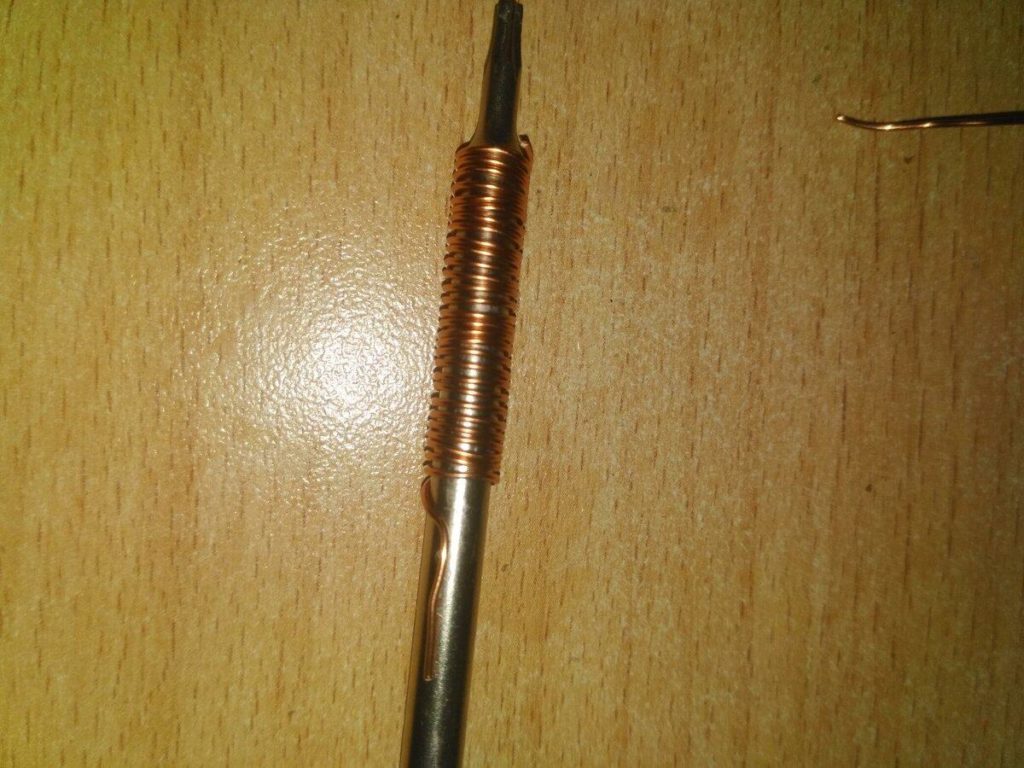

Проволоку нужно намотать на карандаш или отвертку, чтобы получилась антенна. Я на отвертку намотал.

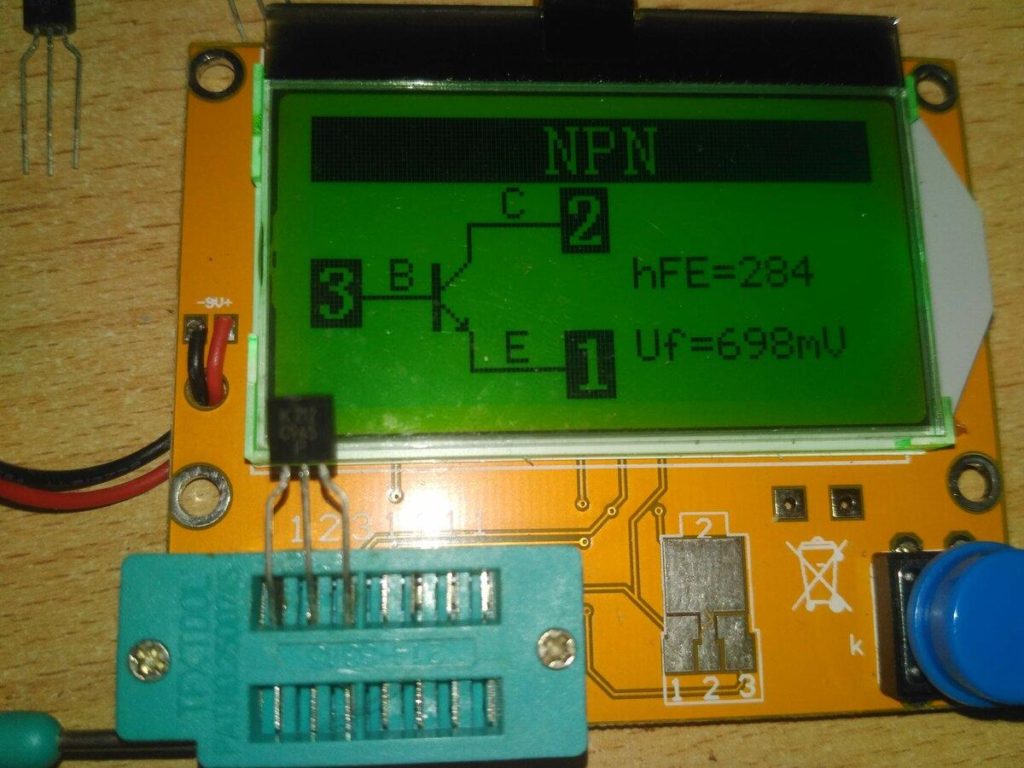

Теперь давайте посмотрим распиновку транзистора. Можно глянуть даташит в интернете, можно использовать специальный прибор, про который я немного рассказывал в посте про конденсаторы. Расположив транзистор маркировкой к себе, становится понятно, что первая нога — эмиттер, вторая — коллектор, третья база. Этими данными и будем руководствоваться.

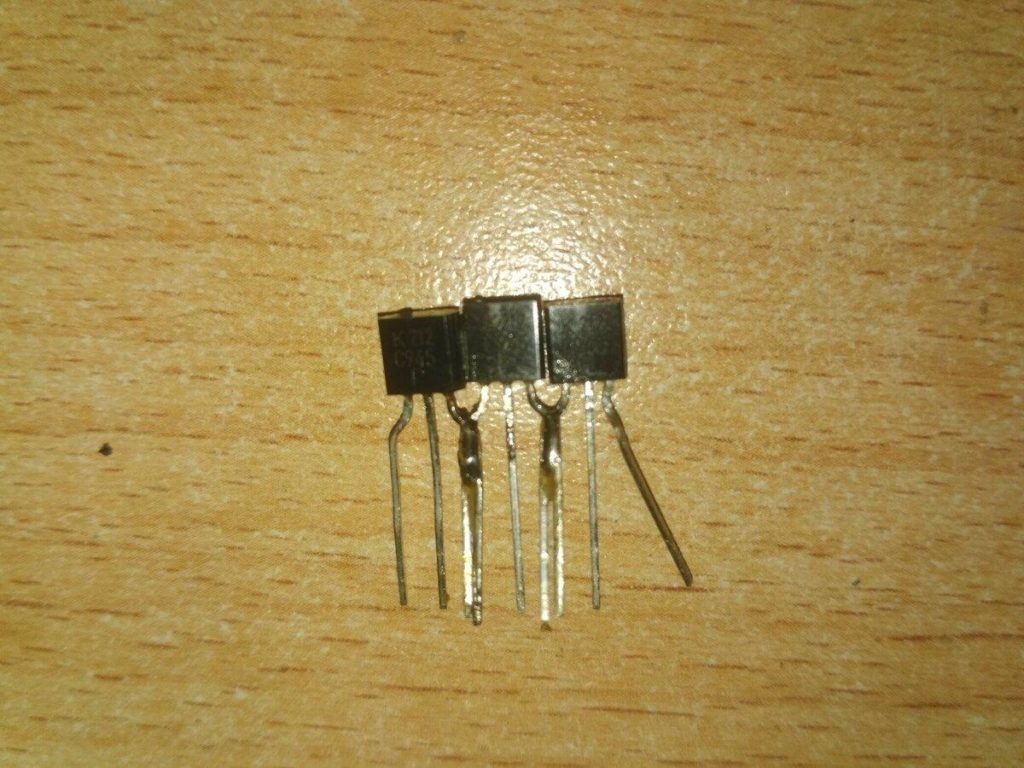

Расположив транзисторы маркировкой к себе, спаиваем их база к эмиттеру. А отогнутою в сторону базу правого транзистора паяем к антенне.

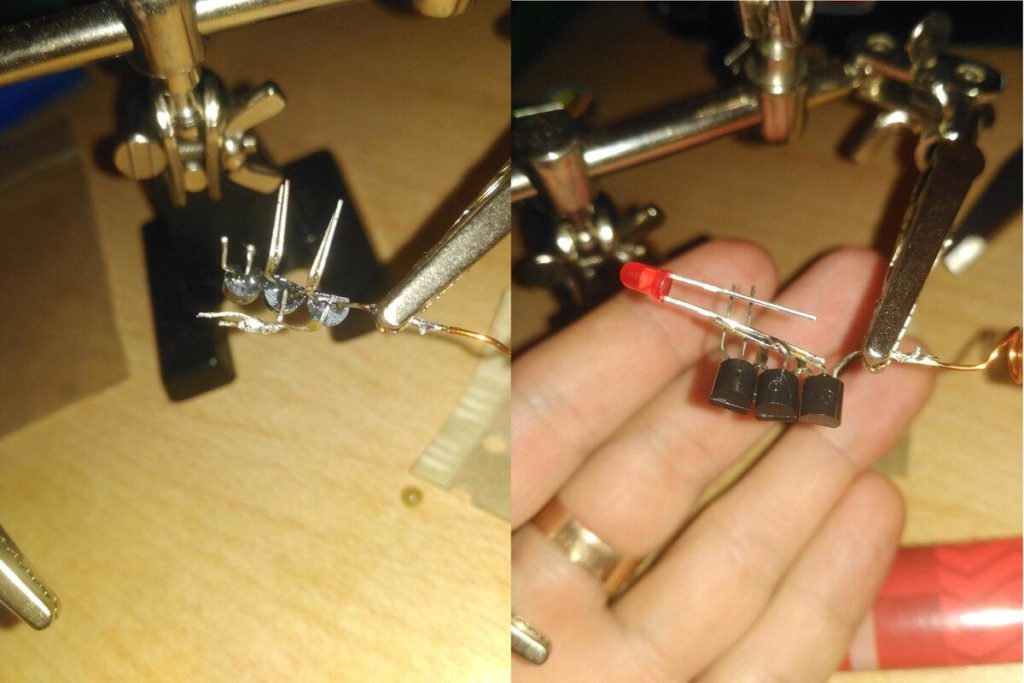

Коллекторы третьего и второго транзистора спаиваем между собой (не замкните только на другие ножки). К спаянным коллекторам подпаиваем ножку анода светодиода.

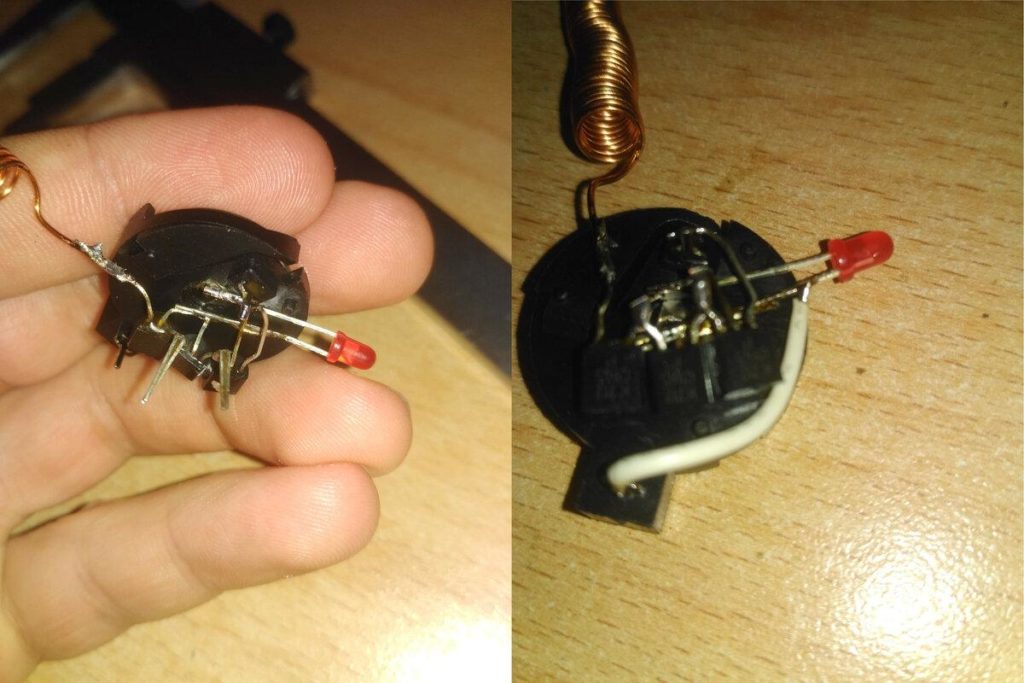

Катод же светодиода подпаиваем к коллектору последнего резистора. Базу этого резистора паяем к плюсу батарейки, а минус батареи соединяем с анодом светодиода (я сделал проводом).

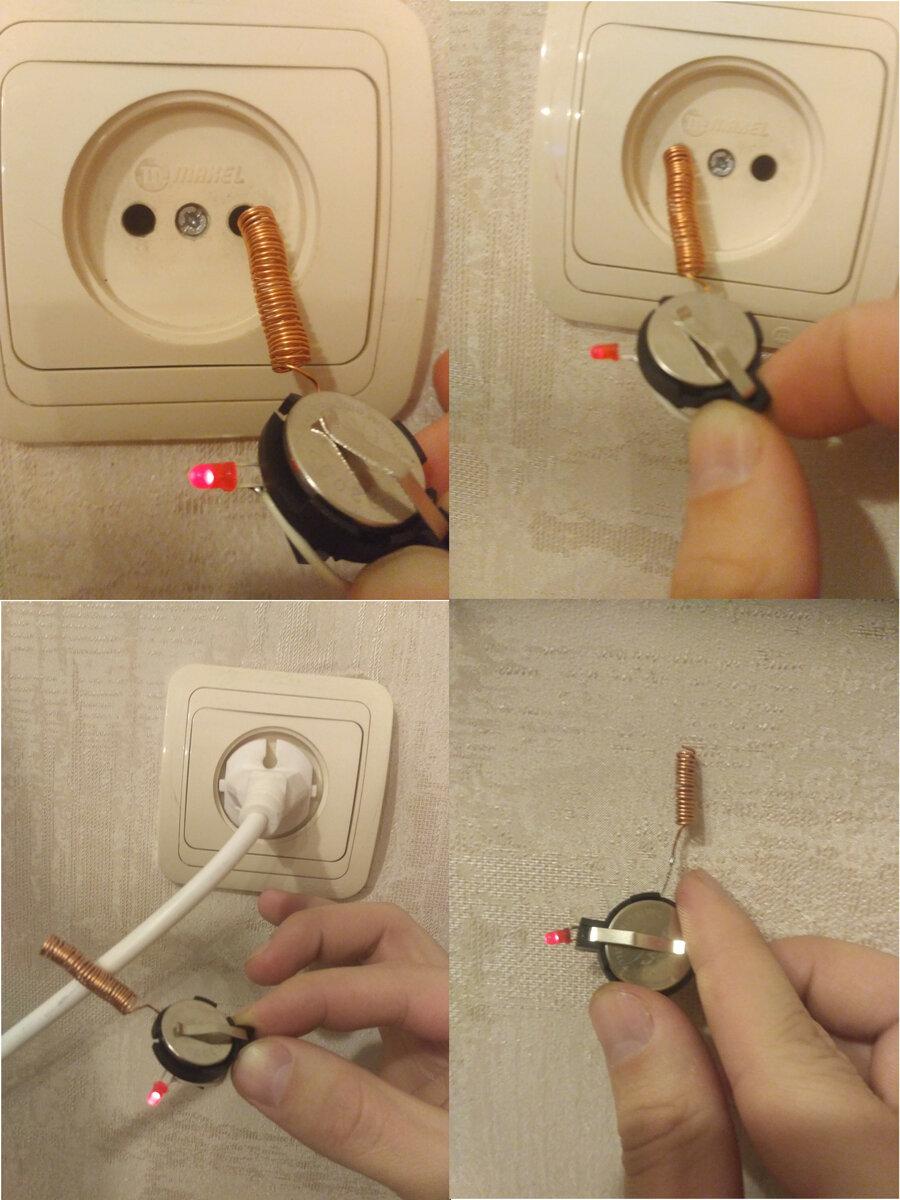

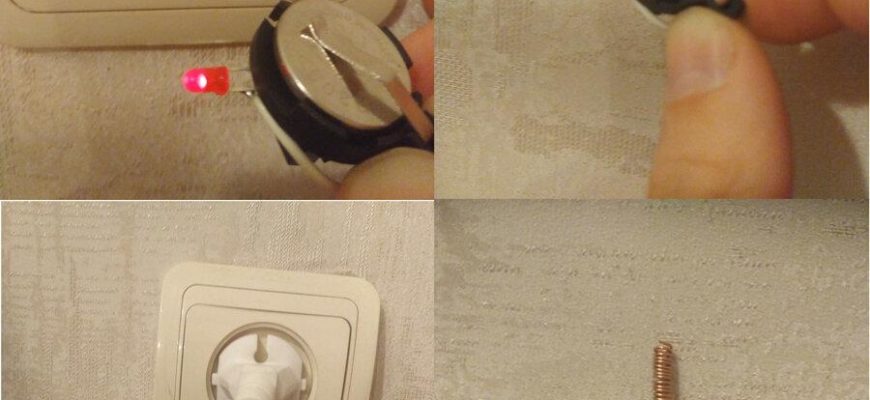

Вставляем батарейку и тестируем. Как видно на фото, индикатор загорается возле фазы. Можно найти обрыв провода или проводку в стене. Но, к сожалению, в моей квартире, не всю проводку в стене он нашел, видимо от глубины зависит.

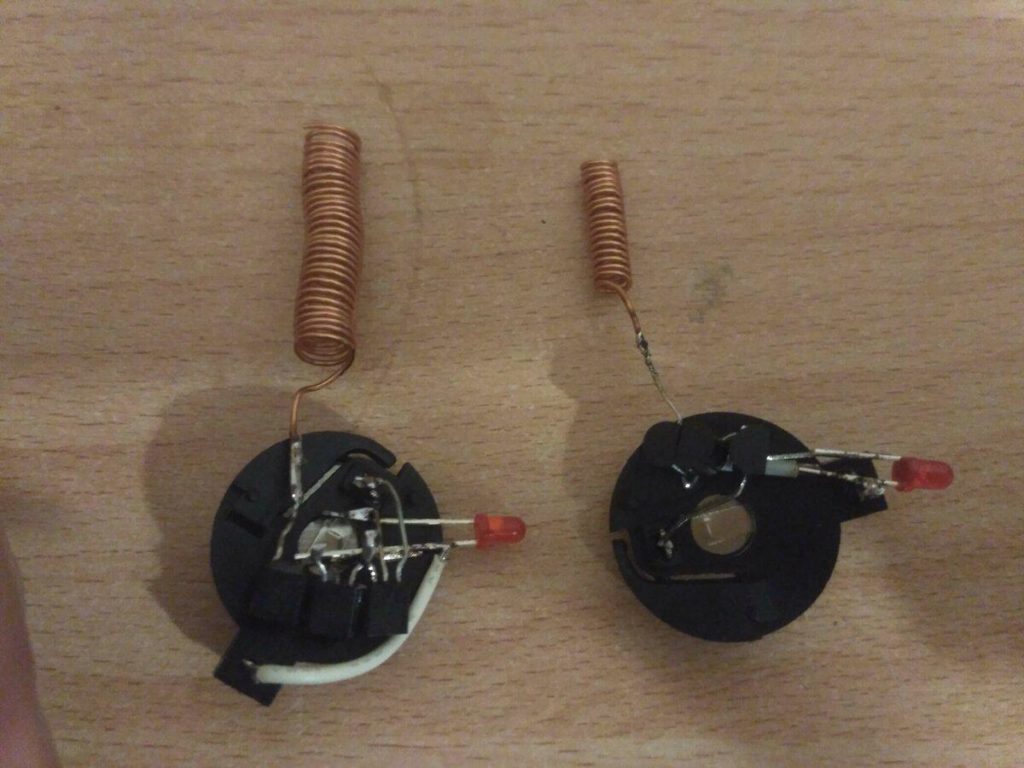

Я собрал два таких тестера с разными антеннами, работают они одинаково. По хорошему, нужно залить обратную сторону термоклеем, а можно вообще сделать корпус из крышечки от бутылки (влезет, я проверил).
Пишите в комментах, что еще собрать.
