Всем доброго времени суток! Решил я тут часы собрать настольные, насмотревший различных роликов. Денег на ардуино и газоразрядные индикаторы у меня нет, поэтому мой выбор пал на простенький конструктор с китайского сайта. Вот он, если кому интересно.

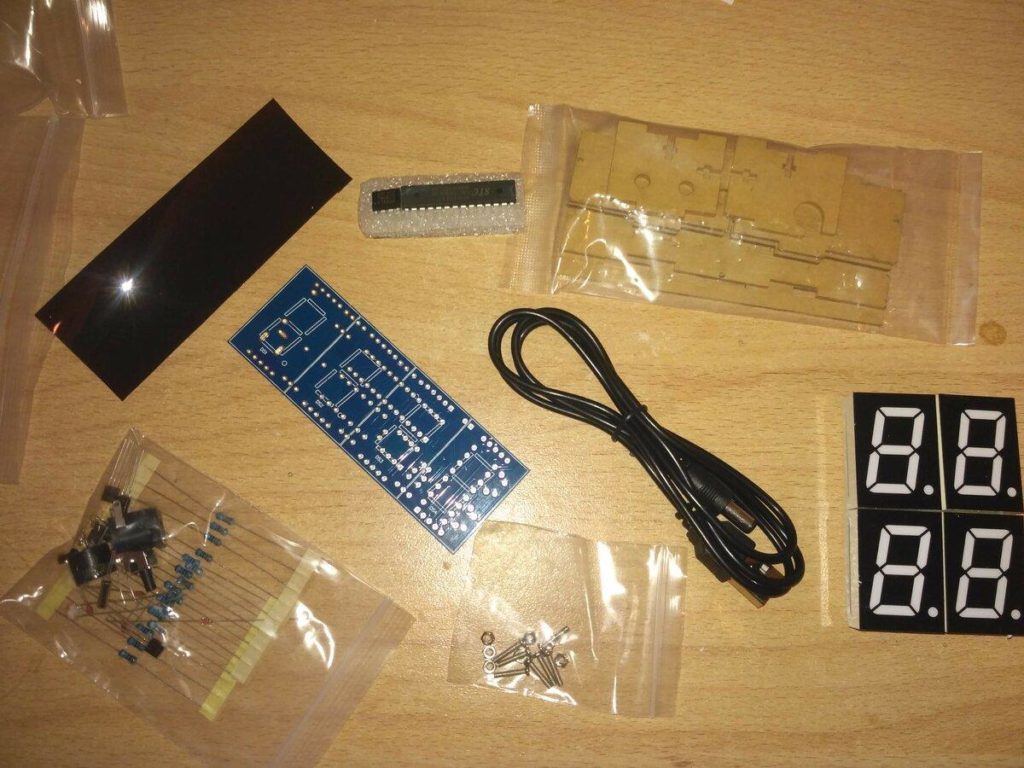

В комплектацию входит набор радиокомпонентов, затемняющая пленочка, шнур, детали корпуса из оргстекла и набор соединяющих корпус винтов.

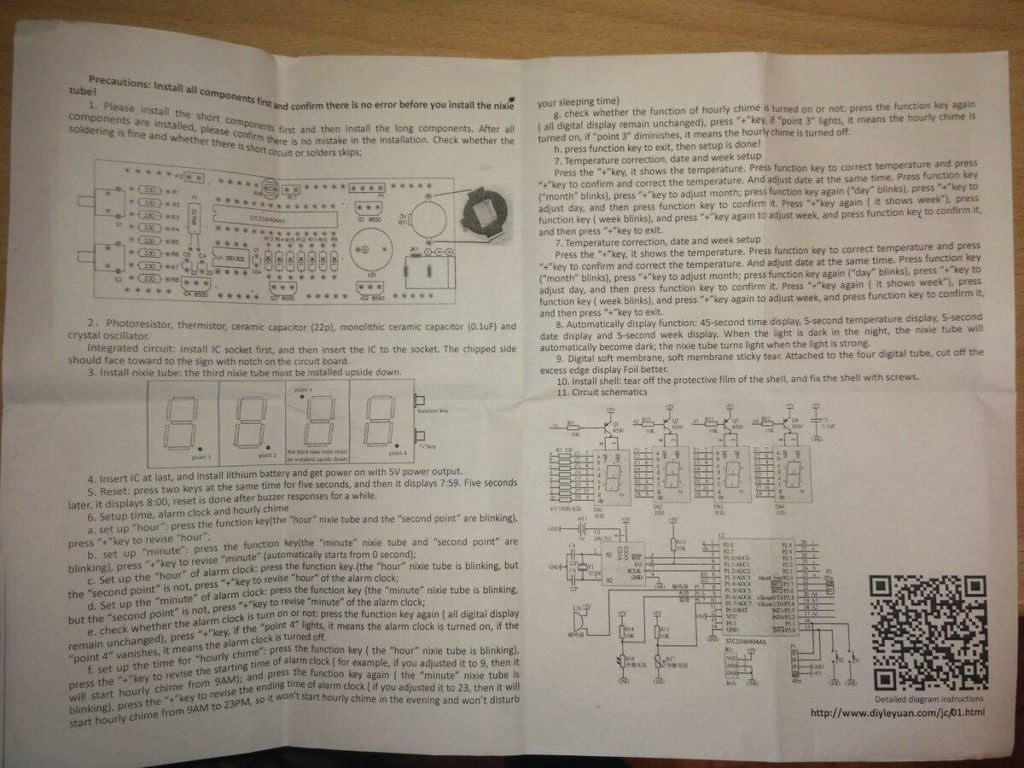

Также есть и инструкция, на которой показаны некоторые детали предстоящей операции.

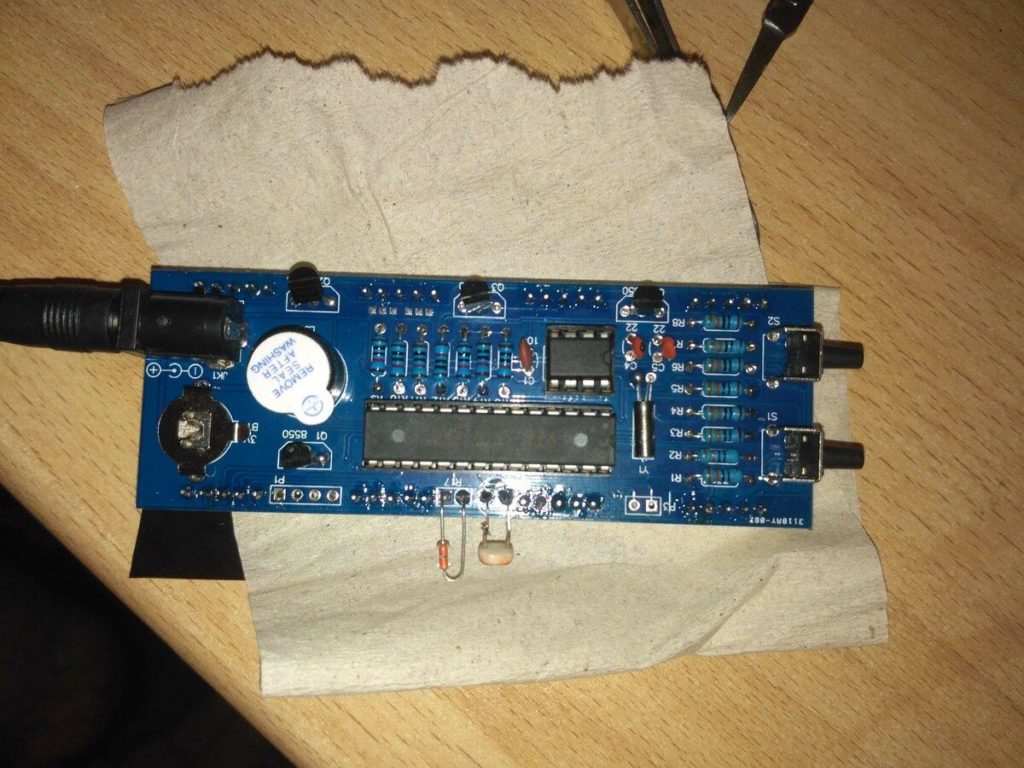

В принципе неплохой конструктор для новичков, отсутствуют SMD компоненты, собирается на ура. Неисправных элементов я не обнаружил. Если будете собирать, то обратите внимание, что один индикатор ставится точкой вверх, а датчики света и температуры устанавливаются не вплотную, а так, чтобы они потом немного торчали из корпуса (под них там прорезь есть). Я все собрал достаточно быстро.
Обратите внимание на маленький размер слота батарейки. Батарейку на 3V такого размера у себя в Перми я не нашел, и позже вы узнаете, как я решил эту проблему.

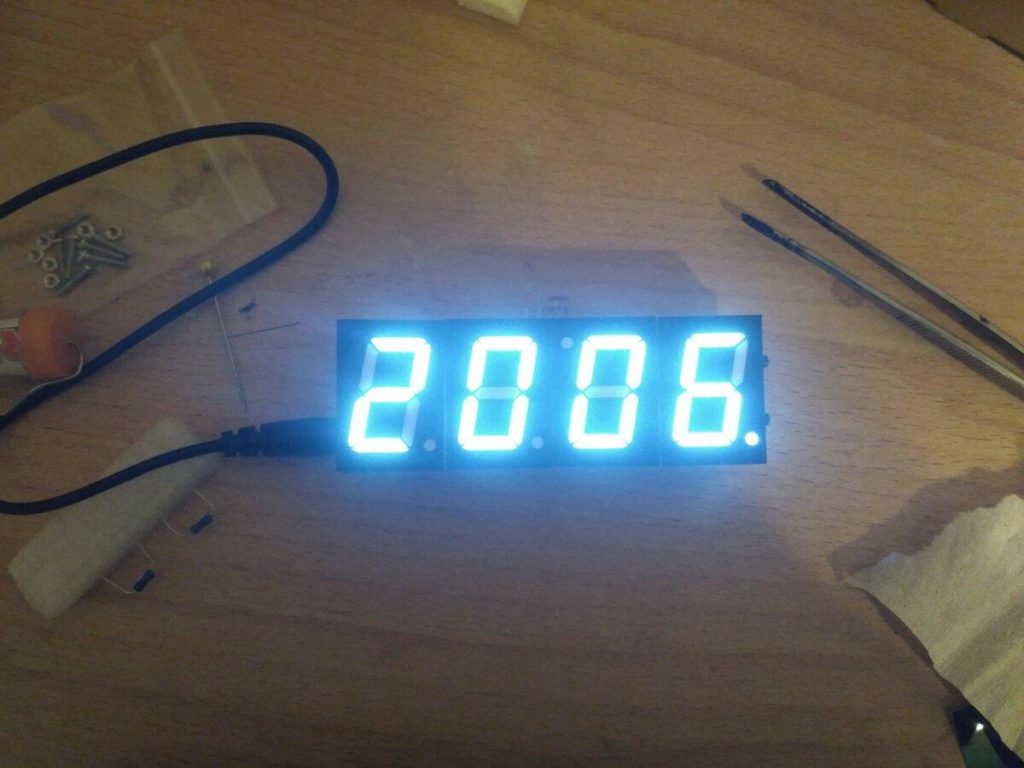

Настало время проверить часы на коленке. Для этого подключаем шнур питания к USB или зарядному устройству для телефона. Все работает. Без батарейки кстати тоже работает, но все настройки слетят при первом выключении.

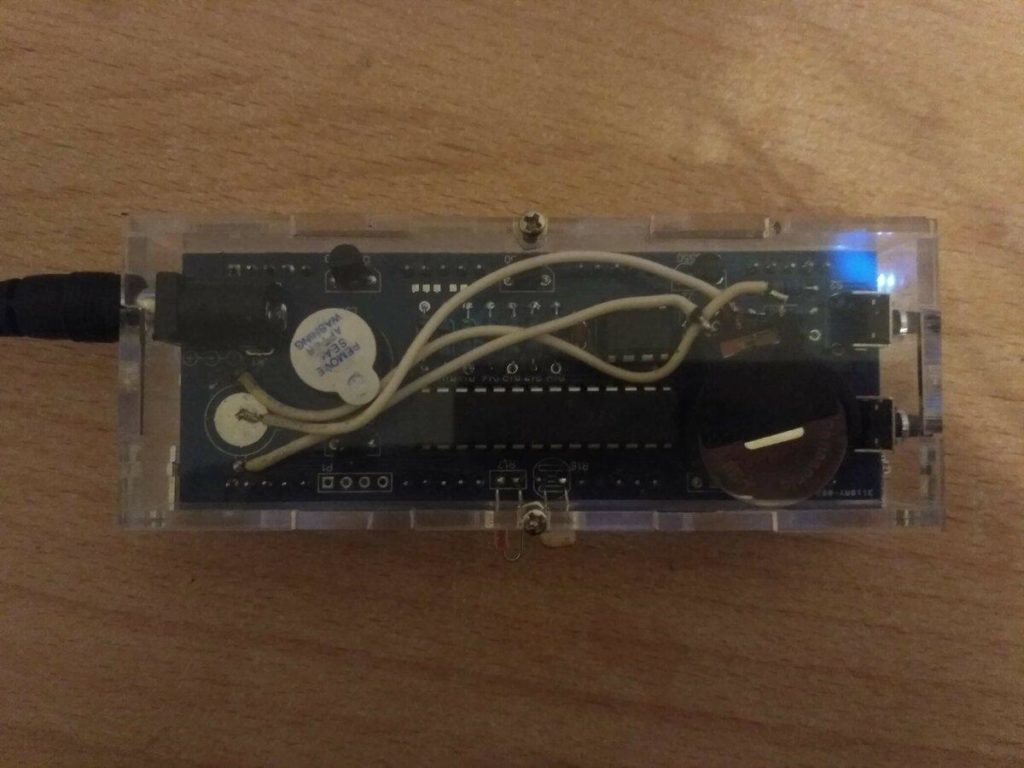

Пакую всю конструкцию в корпус. Вот, обратите внимание, как я решил проблему с батарейкой. Я взял слот для cr2032 (батарейка, как на материнской плате пк) и вынес его в свободную область проводами из места установки штатного слота. Вставил в него новенькую батарейку cr2032. Все работает.

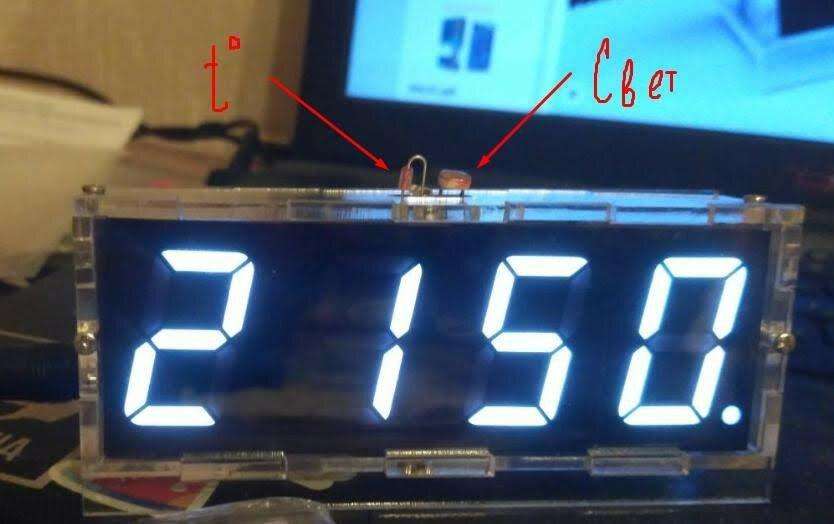

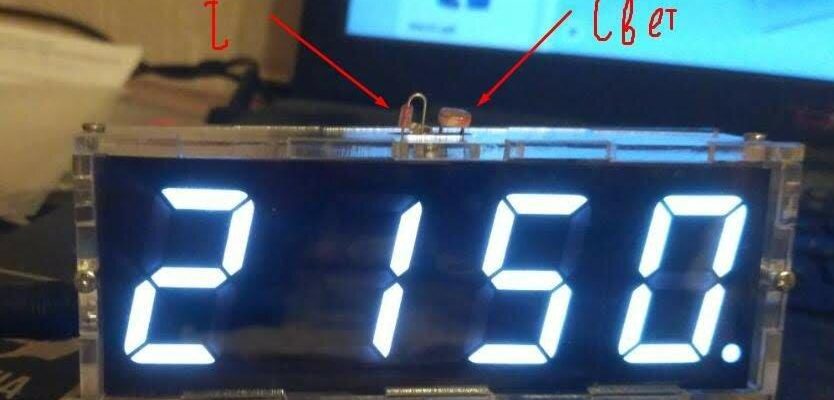

Как мы видим на фото ниже, датчики выпирают из корпуса. Видимо это сделано для минимизации погрешности. Датчик света приглушает подсветку в темноте, чтобы часы не ослепляли вас ночью.

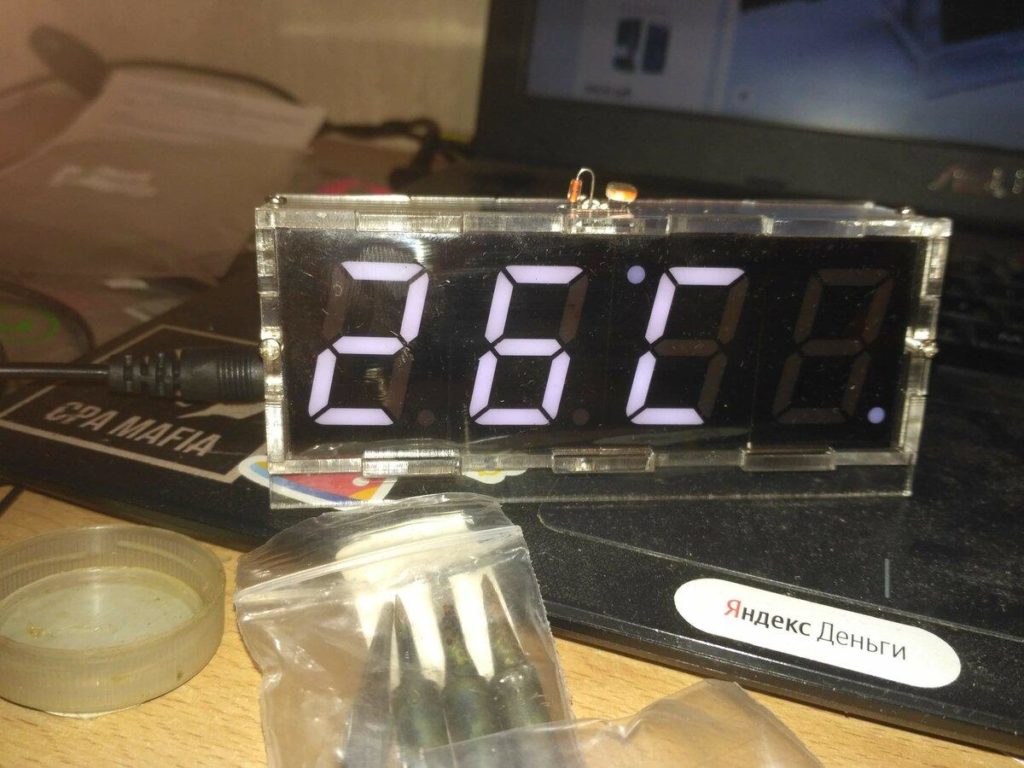

Часы показывают время, день недели, день месяца, месяц, температуру. Также имеется и будильник.
Надеюсь вам было интересно=) Вот ссылка на конструктор, если захотите повторить мой подвиг. Ну и добро пожаловать в комментарии, пишите, критикуйте, спрашивайте — пообщаемся=)
Расскажите, какие вы конструкторы заказывали с али?
