Всем привет! Недавно наткнулся вот на такой конструктор, решил заказать, посмотреть, что он из себя представляет.

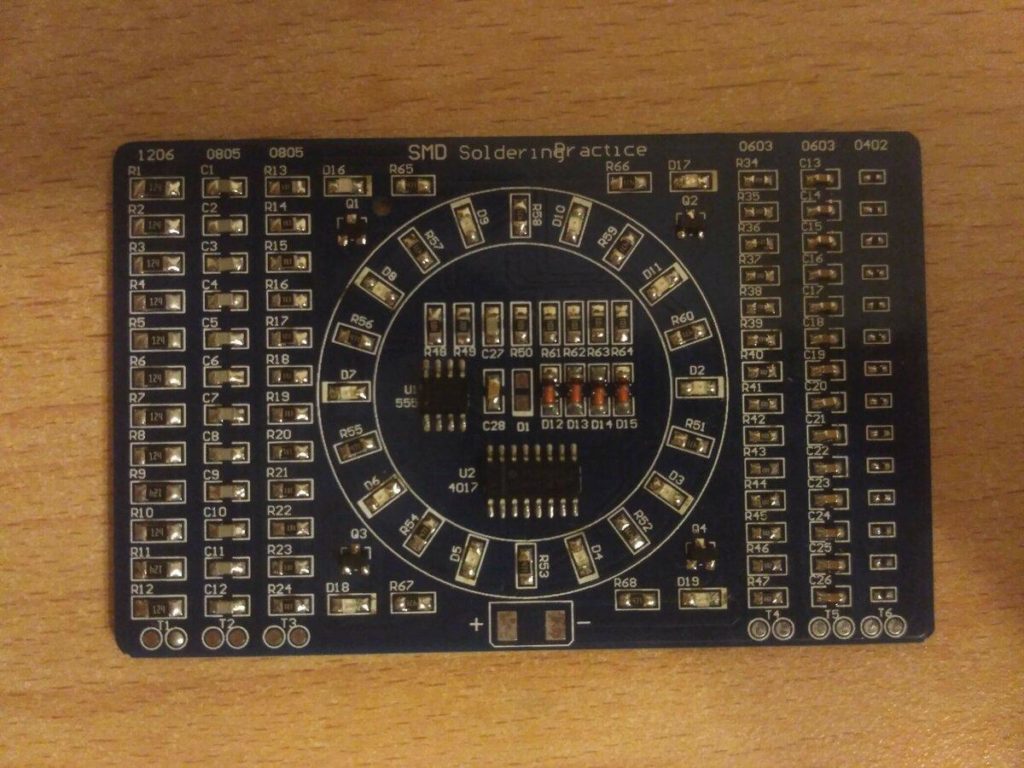

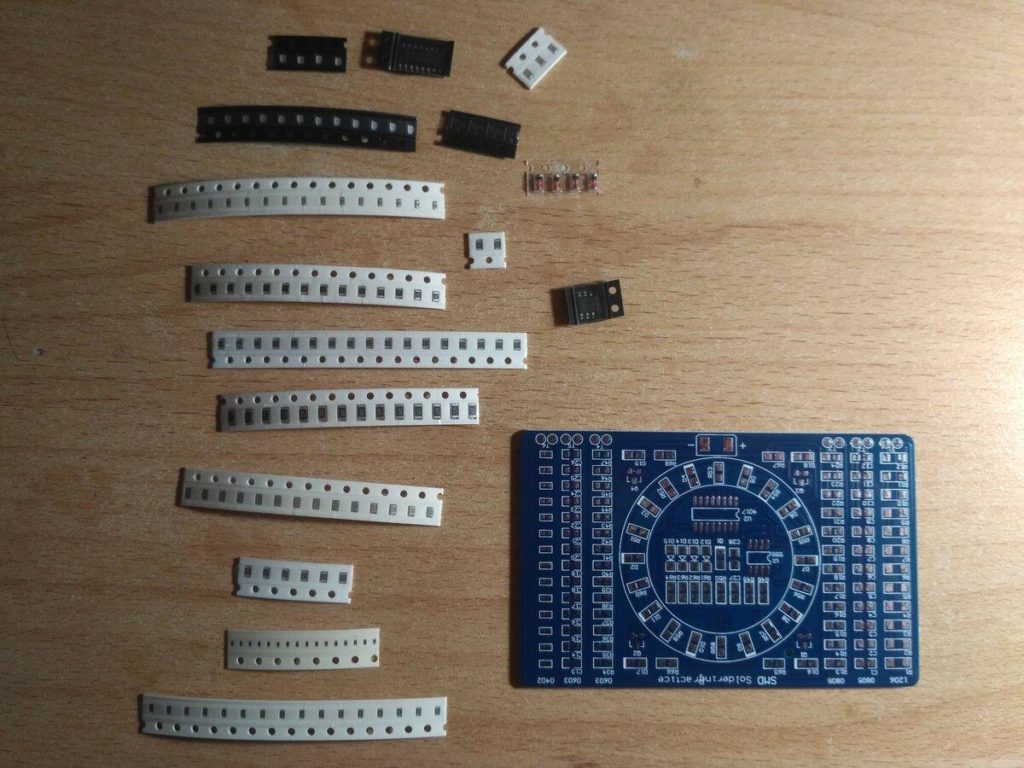

А представляет он себя набор из целой горстки различного размера SMD компонентов, инструкции на китайском, платы и других компонентов.

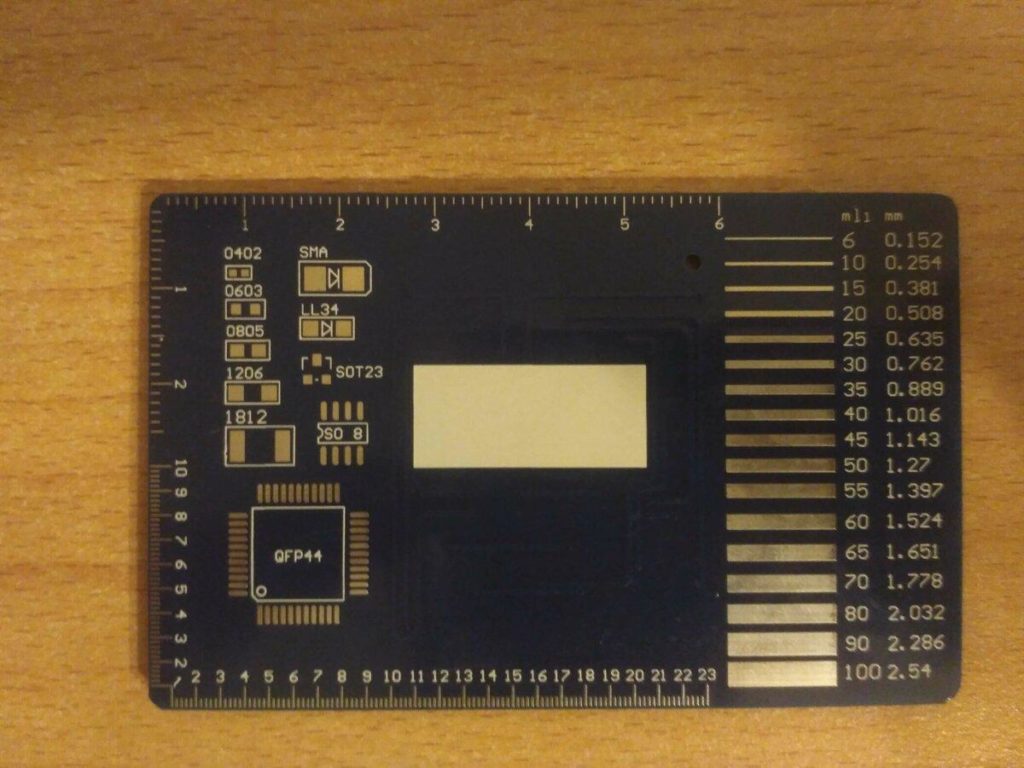

Обратная сторона платы содержит своего рода шпаргалку с линейкой и размерами. Паять туда ничего не нужно.

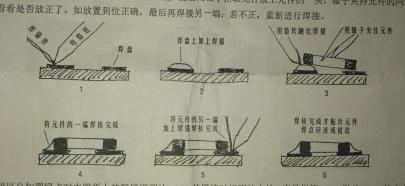

Самая нужная вещь в этом наборе — это вот эта картинка:

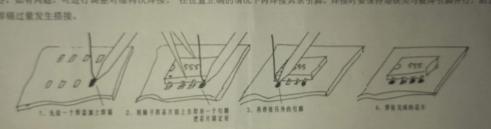

и вот эта:
До того, как ко мне в руки попал этот набор, я лудил сразу все пятаки, а потом сажал на них SMD компоненты. Способ, указанный в инструкции к этому набору гораздо быстрее, проще и удобнее. Т.е. сначала лудим один пятачок, паяем к нему компонент. Нагревая этот пятак, выравниваем компонент, потом паяем остальные пятачки. Вот что говорит продавец:

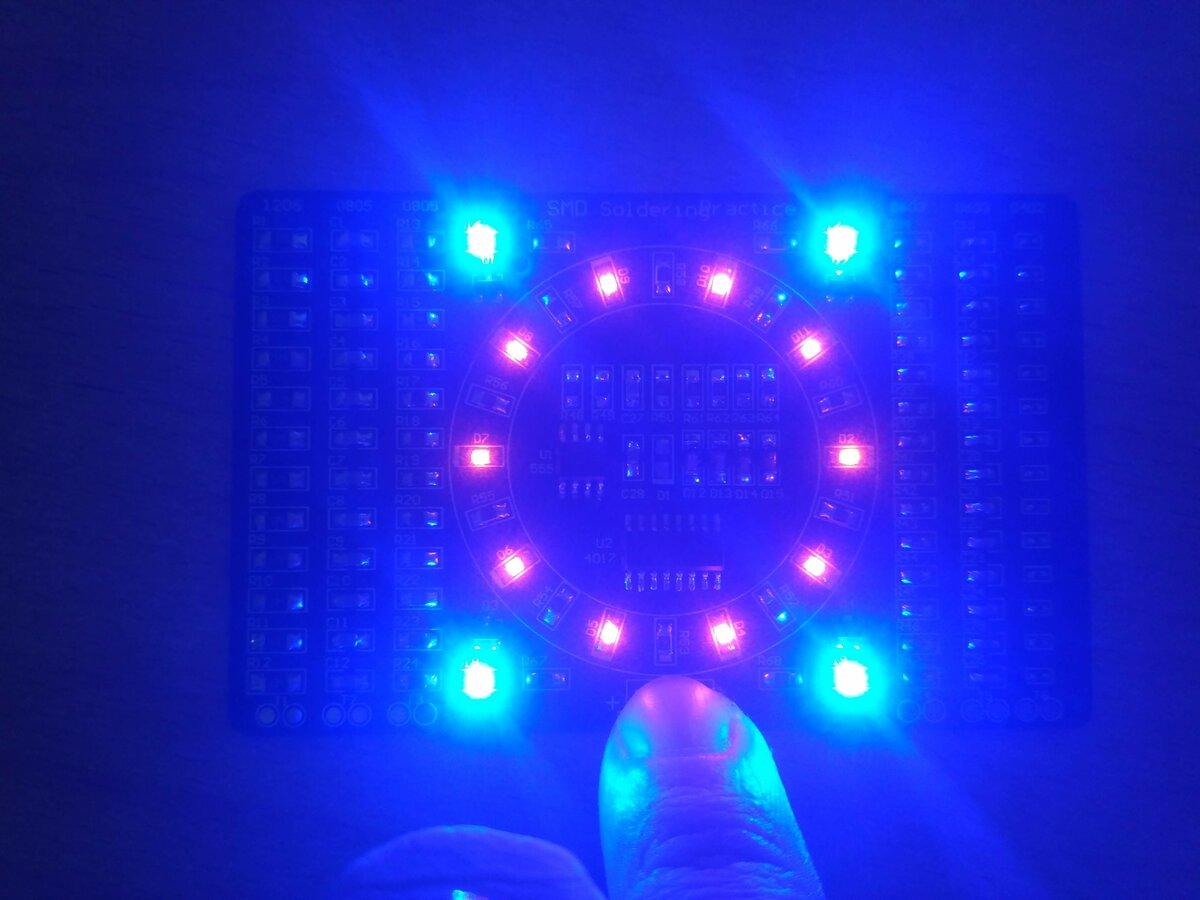

Признаюсь, я паял немного дольше. Вот что у меня получилось:

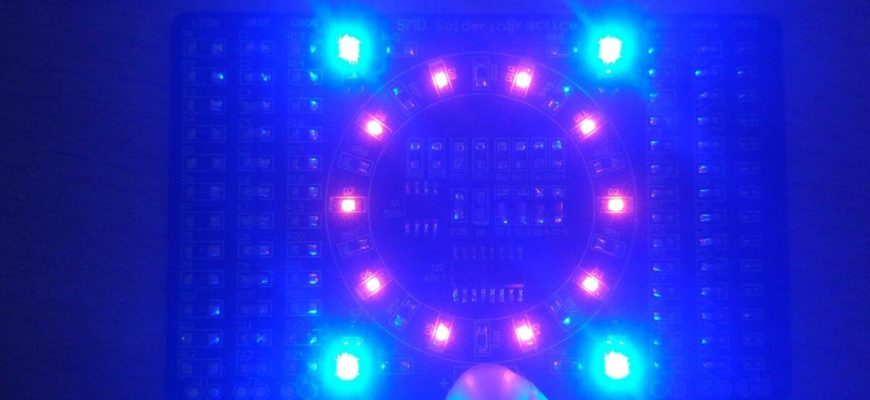

Был один запасной светодиод, но один я сломал, а второй потерял поэтому в центре одного светодиода не хватает. Благо и без него работает. Для проверки я подсоединил на вход распотрошенную зарядку из этого поста про часы.
Практической пользы от конструктора никакой, но зато он научит вас паять SMD быстро!
Какие конструкторы собирали вы?
