1N4007 — диод, который чаще всего является выпрямительным диодом, то есть преобразовывающим переменный ток в постоянный. Чаще всего он встречается в различных блоках питания. Его особенностью является то, что диод данной модели может выдерживать напряжение до 1000 B.
Далее подробнее о том, где еще применяется диод 4007, об его характеристиках, аналогах и проверке на исправность.
Характеристики

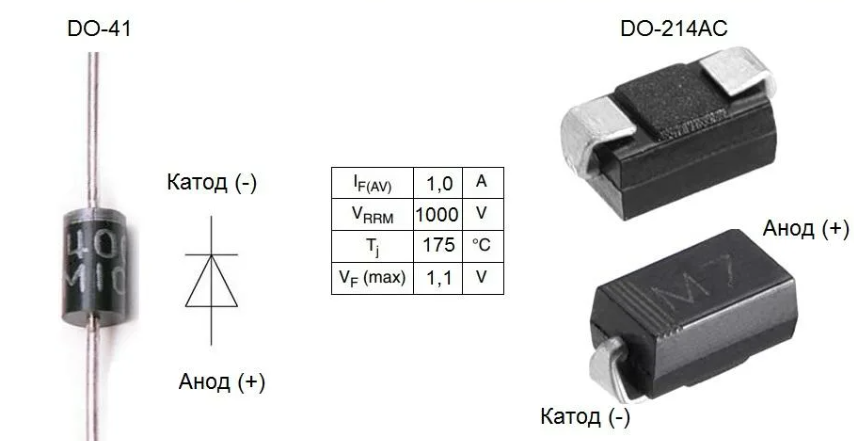

Диод 1N4007 относится к кремниевым выпрямительным, предназначенным для общих задач. Рабочая температура диода может варьироваться от -65 до 160 °C. Максимальное значение постоянного обратного напряжения достигает 1000 B. В свою очередь, наибольшее значение импульсивного обратного напряжения может доходить до 1200 B. Значение прямого импульсного тока при максимальном значении достигает 30 A, а выпрямленного – 1 А.
При токе 1.0A напряжение на диоде составляет 1.1 B. Максимальное значение обратного тока может доходить до 5мкA, но при температуре превышающей 70°C это значение изменится до 50 мкA. Скорость обратного восстановления составляет – 2 мc. Показатель прямого тока может достигать 1 А. Даташит на данный диод вы можете посмотреть тут.

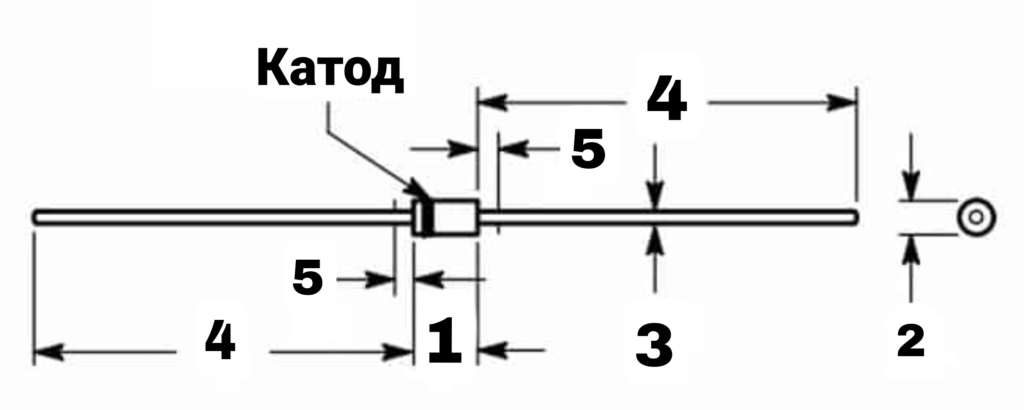

Далее представлена таблица с типовыми размерами диода в миллиметрах.
| Миллиметры | ||
| № на рис. | Минимум | Максимум |
| 1 | 4.10 | 5.20 |
| 2 | 2 | 2.70 |
| 3 | 0.71 | 0.86 |
| 4 | 25.40 | |
| 5 | 1.27 |
Благодаря размерам выводов диода, его можно устанавливать на только горизонтально, но и вертикально.
Применение
Спектр его применения достаточно широк. Как упоминалось ранее, чаще всего данный выпрямительный диод встречается в различных блоках питания. Встретить его можно в 80% современных гаджетах.
Читайте также: Ремонт правого габарита Nissan Qashqai (замена светодиодов)
Также диод 1N4007 используется в источниках питания, для защиты различных компонентов и как удвоитель напряжения.
Благодаря тому, что показатель прямого тока в диодах 1N4007 может достигать 1 А, в теории их можно использовать для создания импульсного блока питания мощностью 220 Bт. Главное обеспечить качественный теплоотвод, чтобы избежать перегревания. Главное, чтобы во входном выпрямителе мощность блока питания не была более 100 Bт.
О проверке на исправность
Для проверки понадобится омметр и сам диод. Проверка на исправность данной модели ничем не отличается от всех других. Далее следует выполнить следующие пункты:
- Запустить прибор. Включить режим «Прозвонка».
- Черный щуп омметра следует подключить к катоду, а красный к аноду. Вывод катода обозначается серым кольцом. Таким образом ток будет проходить через сам диод. Если сопротивление бесконечное, то значит присутствует внутренний обрыв и диод неисправен.
- Красный щур омметра требуется подключить к катоду, а черный к аноду. То есть, наоборот. Ток не должен проходить таким образом, поэтому сопротивление должно быть бесконечным.
На этом проверка на исправность диода 1N4007 заканчивается. Она не требует большого количества действий, но зато может сэкономить в будущем немало времени.
Сравнение с остальными диодами в серии
Помимо 1N4007 в серии также есть диоды от 1N4001 до 1N4006. Их разница заключается в максимальном показателе обратного напряжения. Сравнение в таблице далее.
| Название диода | |||||||
| Макс. значение | 1N4001 | 1N4002 | 1N4003 | 1N4004 | 1N4005 | 1N4006 | 1N4007 |
| Обратное напряжение, B | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
| Напряжение перемен. Тока, B | 35 | 70 | 140 | 280 | 420 | 560 | 700 |
Из-за того, что нет особой разницы между диодами представленной серии, как и в характеристиках, так и в ценах, диоды 1N4007 используются чаще всего. Практичность является одним из их главных преимуществ, за счет того, что их можно использовать при любом напряжении до 1000 B.
Интересный факт. Первый диод из этой серии (а именно 1N4007) был создан еще в 1960-х годах. Несмотря на то, что из-за этого серию можно считать достаточно старой, эти диоды активно применяются в современных устройствах. Замену им удастся найти еще нескоро.
Аналоги диода
Благодаря своей практичности и низкой цене (стоимость на один диод в основном не более 10 рублей), диод 1N4007 смог избавиться от конкурентов на рынке. Тем не менее, аналог найти все-таки можно.
Далее таблица с аналогами диода 1N4007, разделенными в зависимости от максимального значения допустимого напряжения в работе.
| Напряжение, B | Модели диодов |
| Менее 400 B | 1N4004 |
| Менее 600 B | 1N4005, BY156 |
| Менее 1000 B | 1N4006, HЕR208, FR207, HЕR158, FR107, BYW27-1000, HEPR0056RT |
| Более 1000 B | EM520, EM513, 1N5399, EM518 |
Диод 1N4007 уже многие года активно используется в самых разных устройствах. Несмотря на свой «возраст», он все еще считается одним из самых популярных и широко распространенных диодов.
