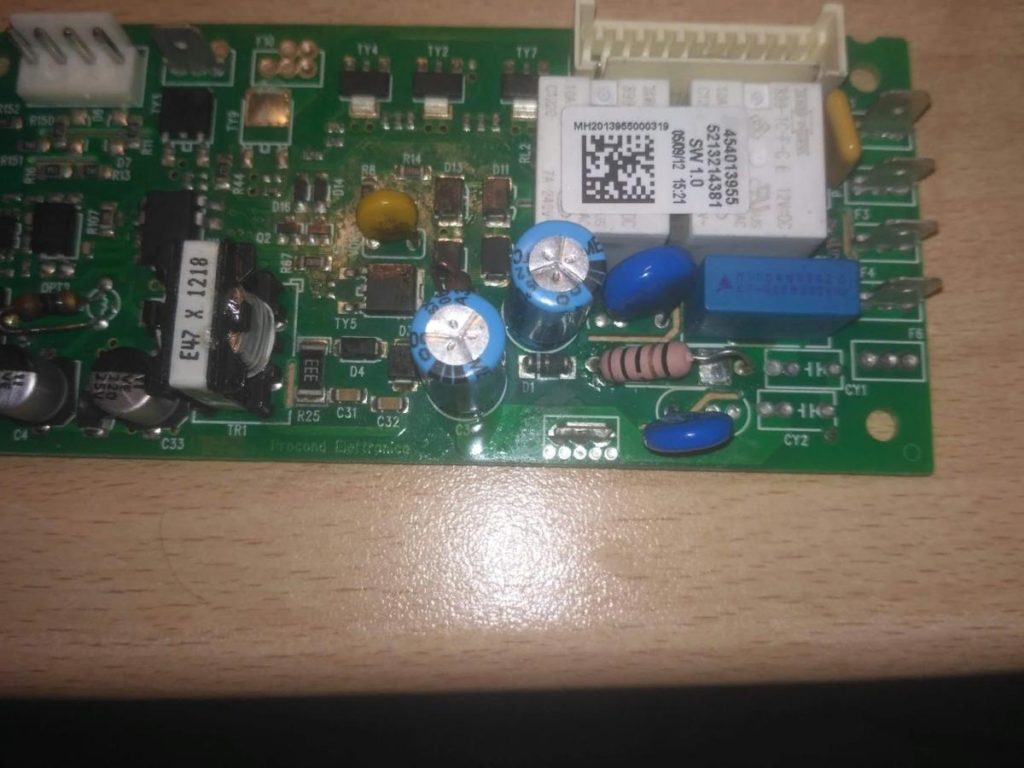

На днях мне принесли кофемашину De’Longhi с диагнозом «Не включается». Периодически ремонтирую кофемашины, если проблема по части электроники. Первым делом убедился, что напряжение приходит на плату и совершил визуальный осмотр, в ходе которого выявил сгоревший резистор.

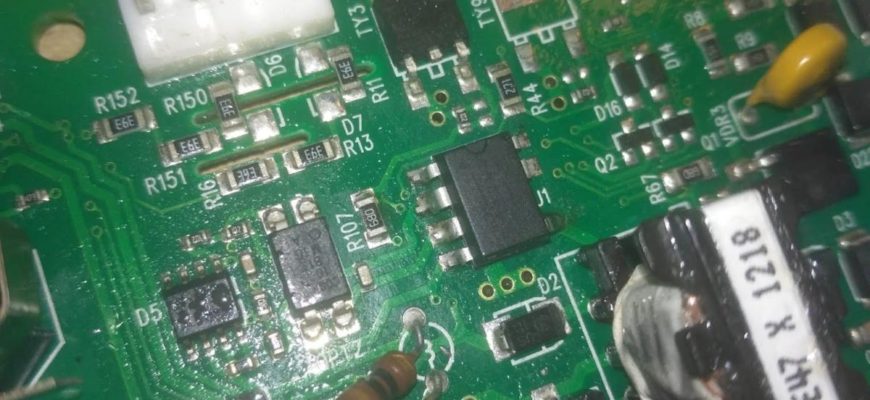

Дальнейший анализ я провел в поисках короткого замыкания, которое привело к взрыву резистора. Попутно выпаивая подозрительные элементы, я дошел до ШИМ — контроллера.

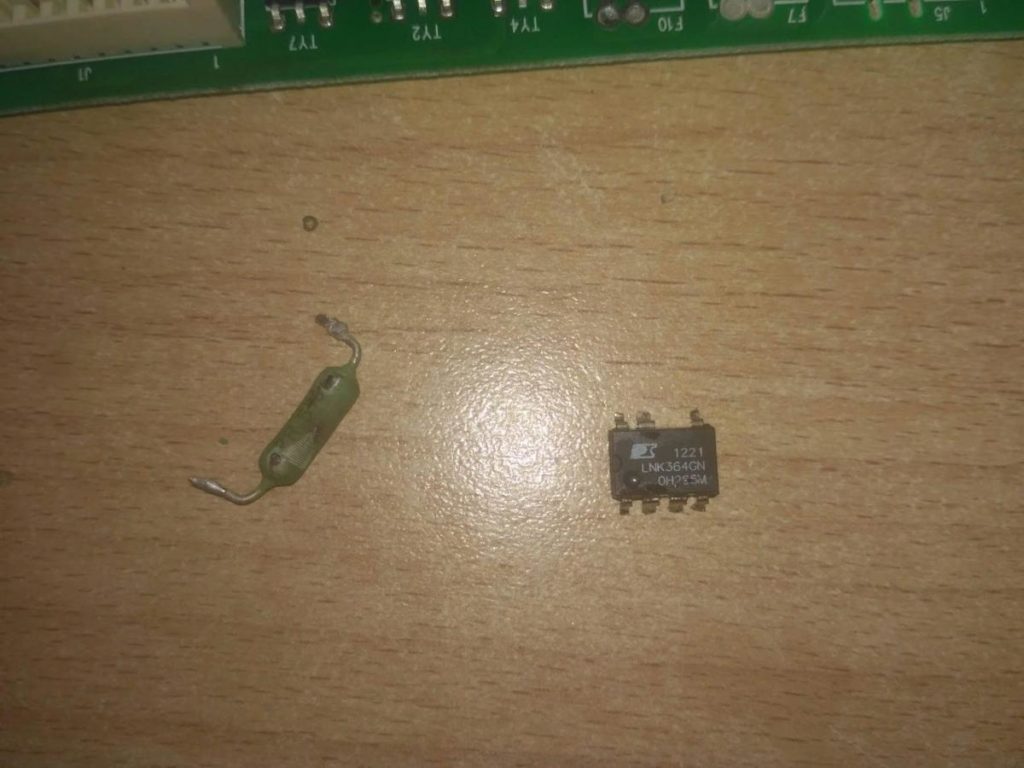

После выпаивания шимки короткое замыкание ушло. Саму же шимку я еще раз прозвонил отдельно от платы и сверившись с даташитом убедился, что её действительно нужно менять.

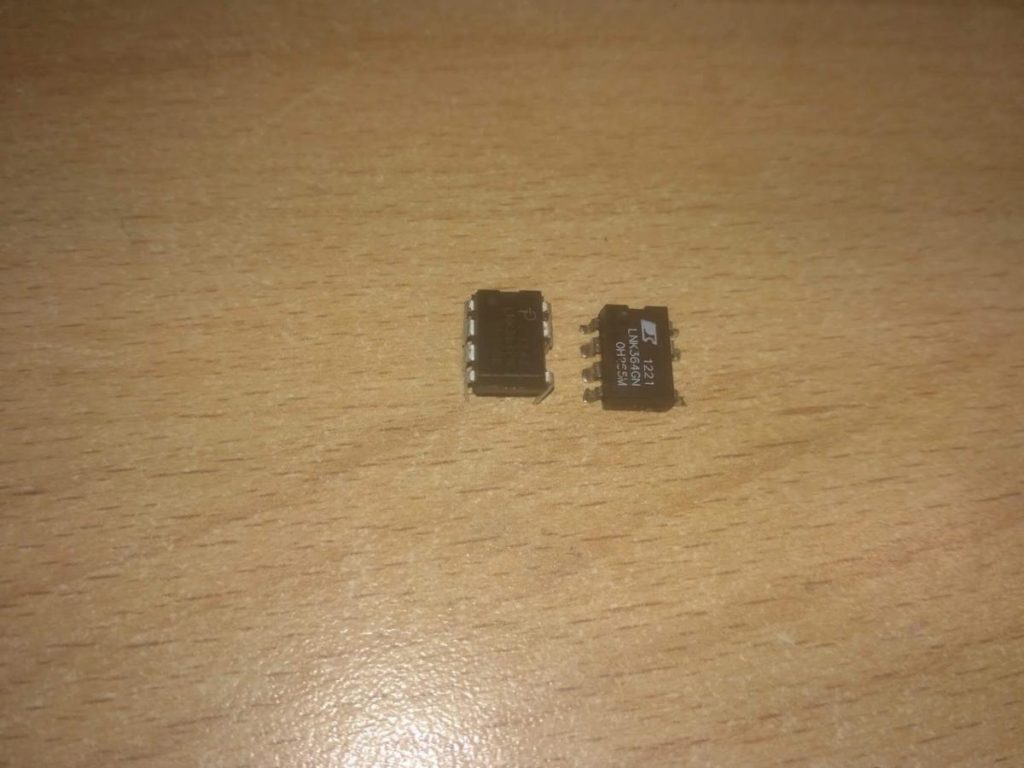

В магазине я нашел контроллер с такой же маркировкой только для монтажа в отверстия, но так как размеры у них совпадают сформировать выводы самостоятельно проблем не составило.

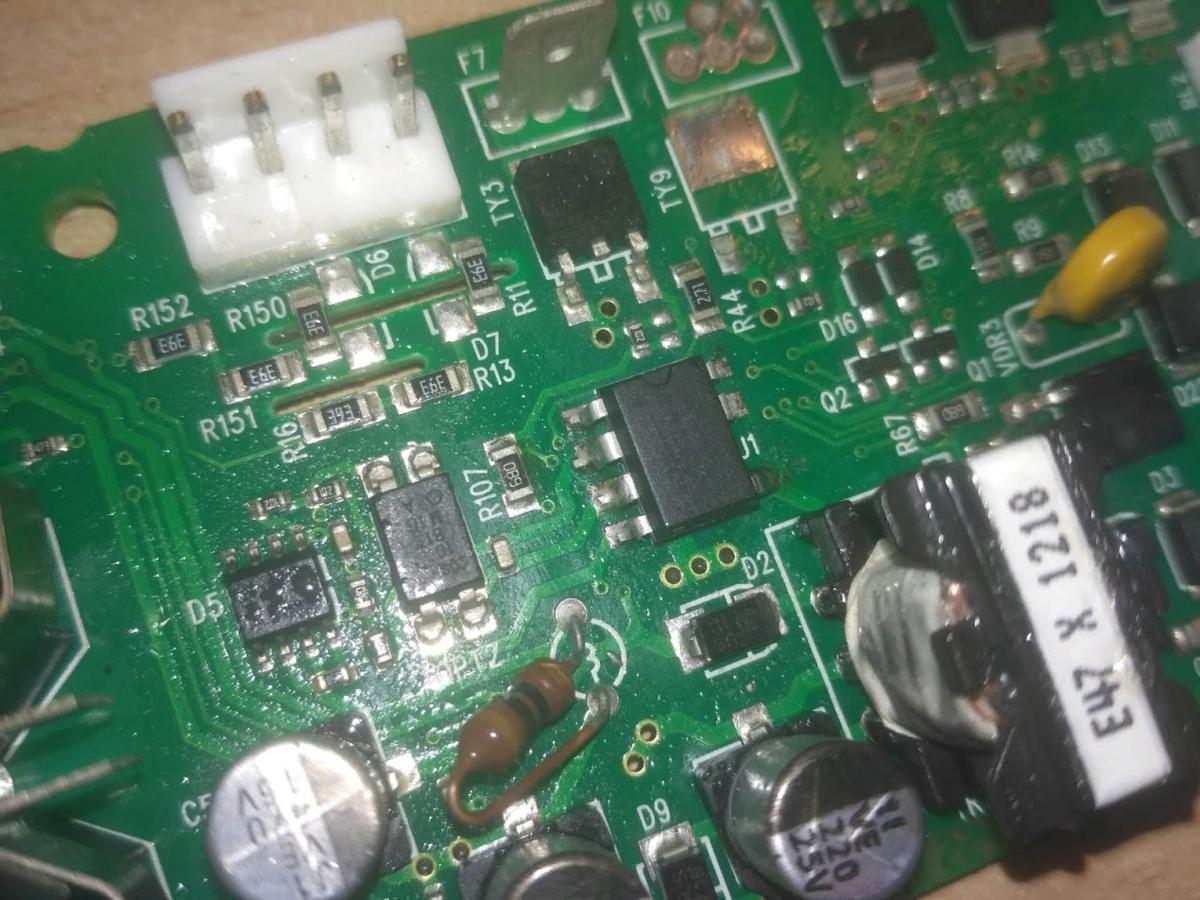

Придав выводам нужную форму, я установил шим на место.

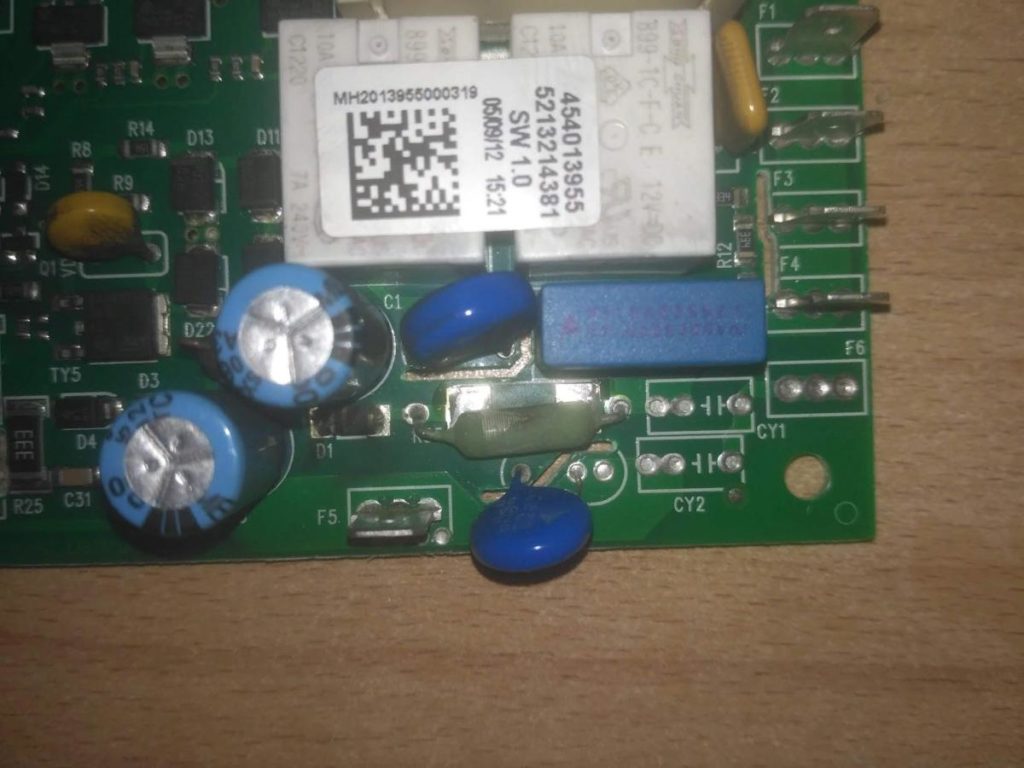

Резистор пришлось подбирать наугад, так как маркировку на нем не видно. Выпаял с какого-то блока питания резистор на 10 ом и установил его в плату.

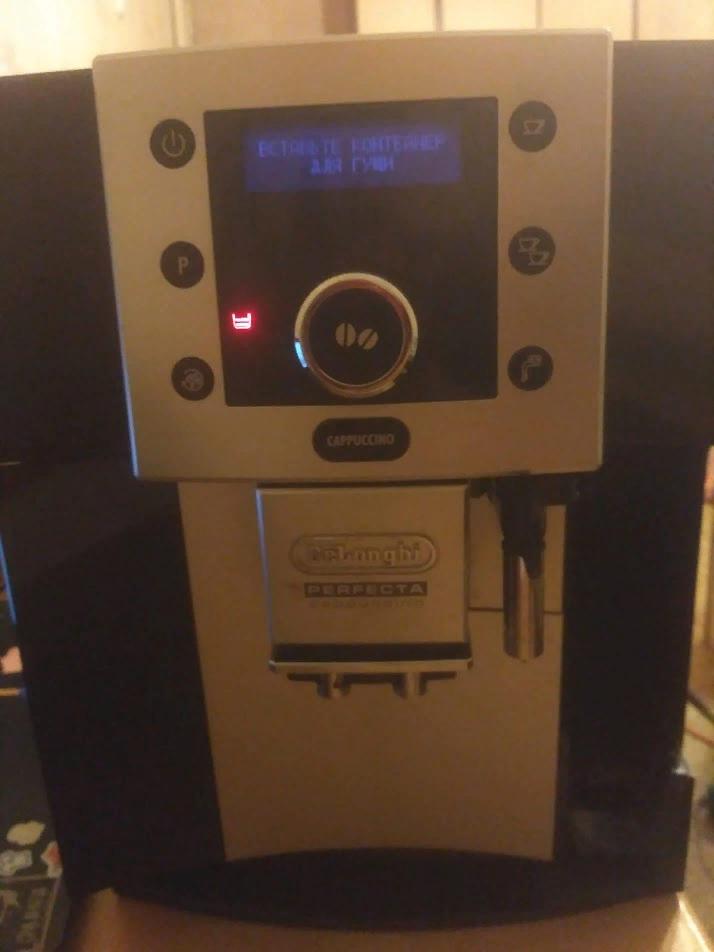

Проверяем на коленке — машина работает. Просит вставить контейнер, но так как она приехала ко мне в полуразобранном виде, контейнера у меня нет.
Резистор там 47Ом, 3Вт.
Благодарю
