Принесли в ремонт две платы от кофемашин DeLonghi ESAM 3000.B. Диагноз — не включается помпа. Если неисправность встречается более, чем на одной машине, значит неисправность типовая. Так что рекомендую сохранить данный пост куда-нибудь, если иногда ремонтируете кофемашины.

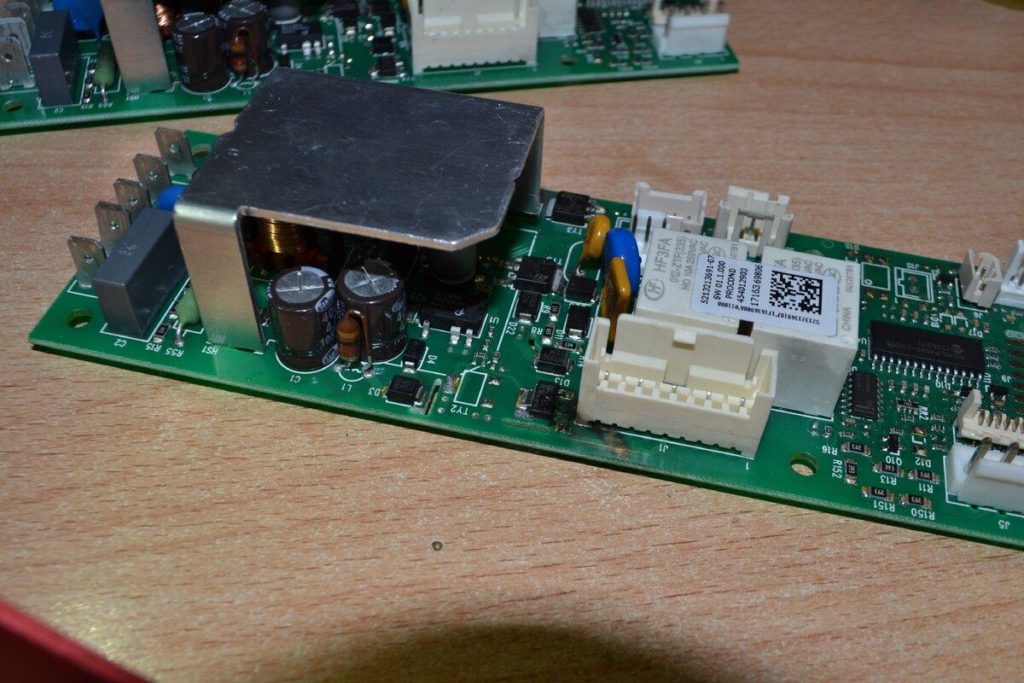

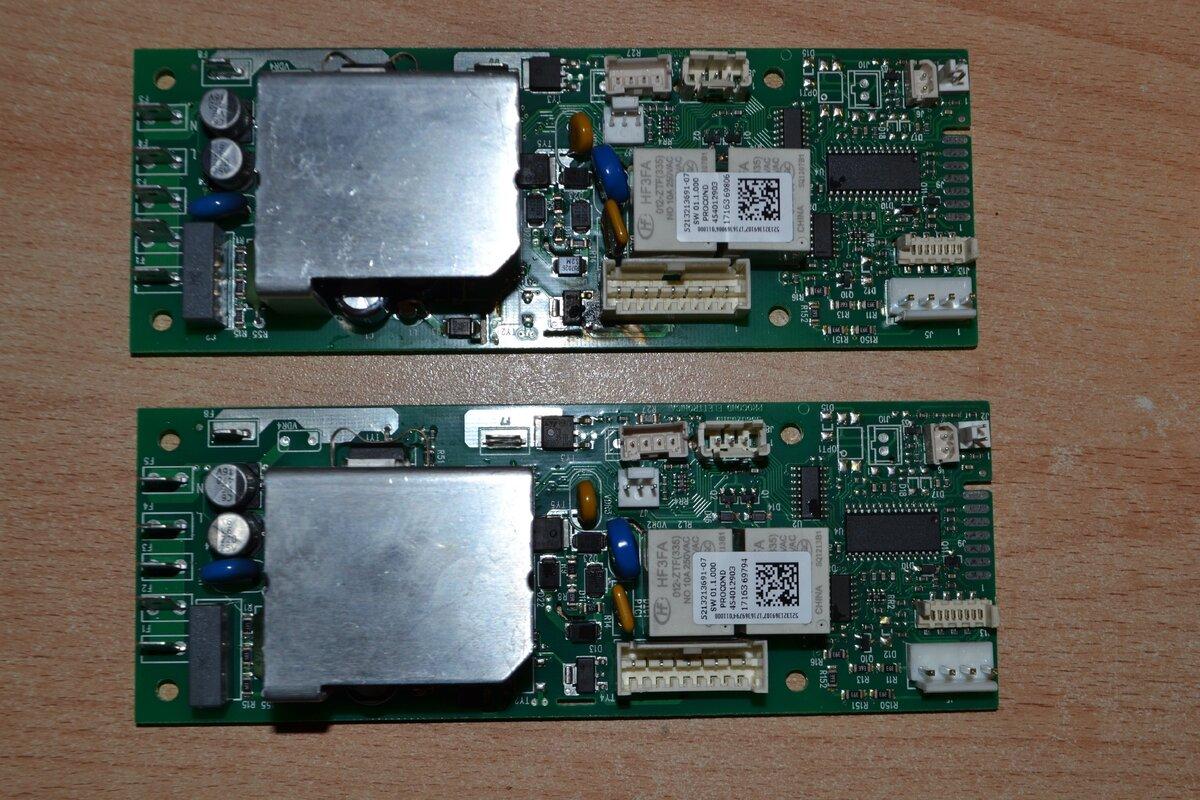

Как видно на фото, у верхней платы выгорел симистор ACS108 и дорожка. На нижней части всё выглядит целым. Данный симистор находится возле белого разъема, это и есть разъем, в который подключается помпа.

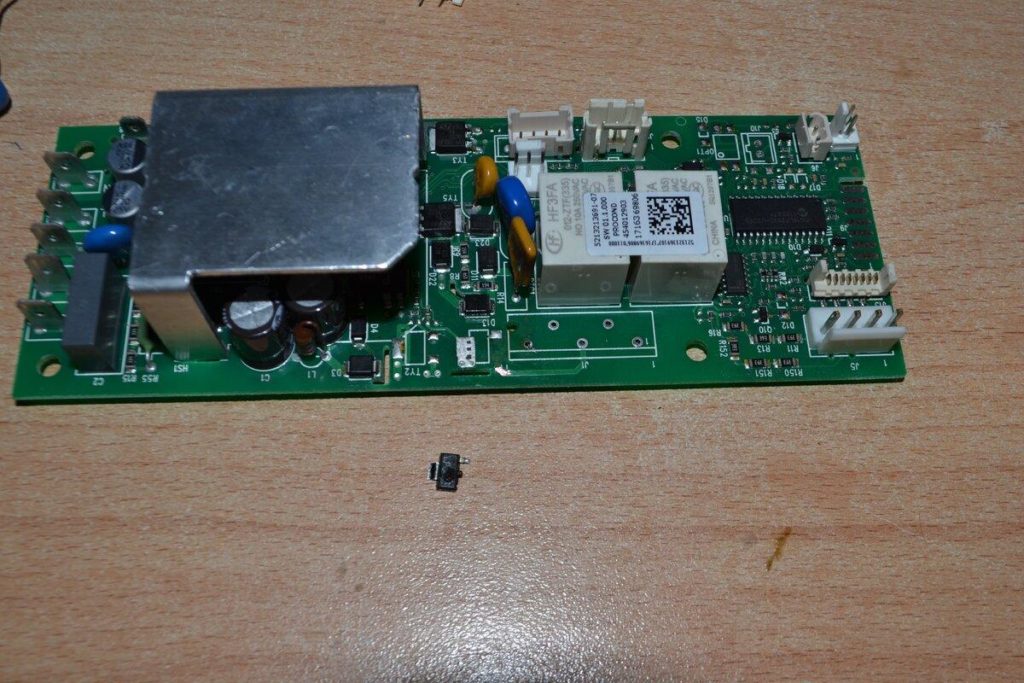

Для замены симистора, я выпаял не только его, но и разъем помпы, далее почистил это место спиртом и ластиком, чтобы убедится в отсутствии других сгоревших дорожек.

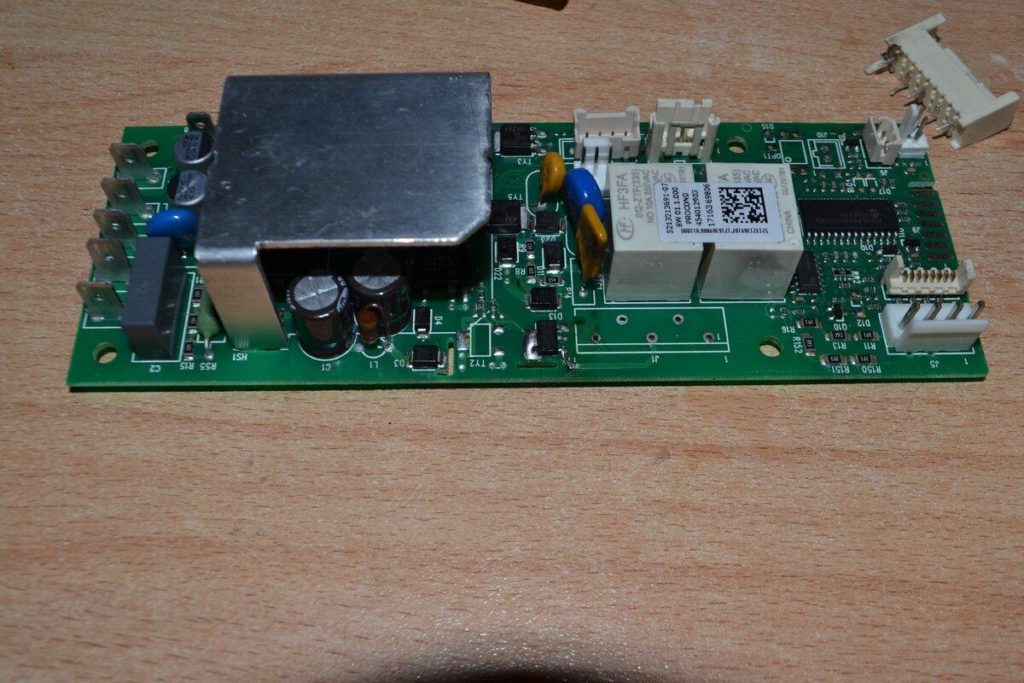

Монтирую новый симистор на место, а между выводом и дорожкой паяю кусочек провода.

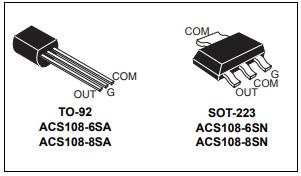

Второй симистор тоже неисправен, так как отсутствует падение напряжения между управляющим электродом и выходом. Вот распиновка из даташита:

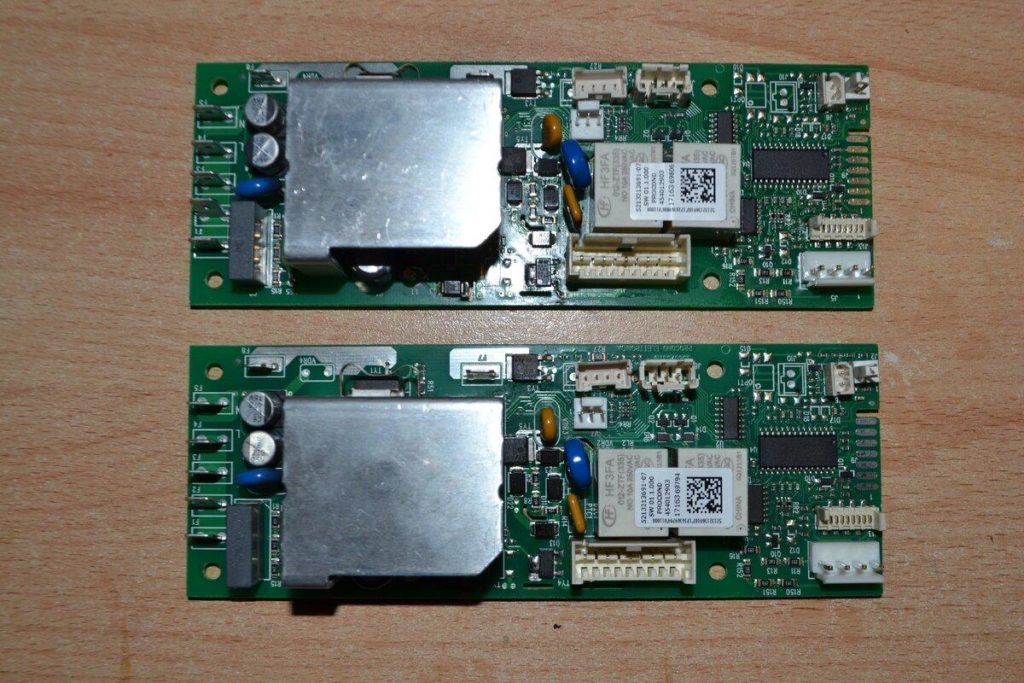

Меняем и его, для этого даже не обязательно снимать разъем помпы, если есть под рукой паяльник с тонким жалом. Вот результат моей работы:
Платы восстановлены, и отправляются обратно заказчику. Пишите свои замечания, а так же свой опыт ремонта подобных плат. Посоветуйте пожалуйста удобный органайзер для хранения радиокомпонентов, как SMD, так и обычных, а то скопилось всякого и лежит в одной коробке. Буду признателен!
