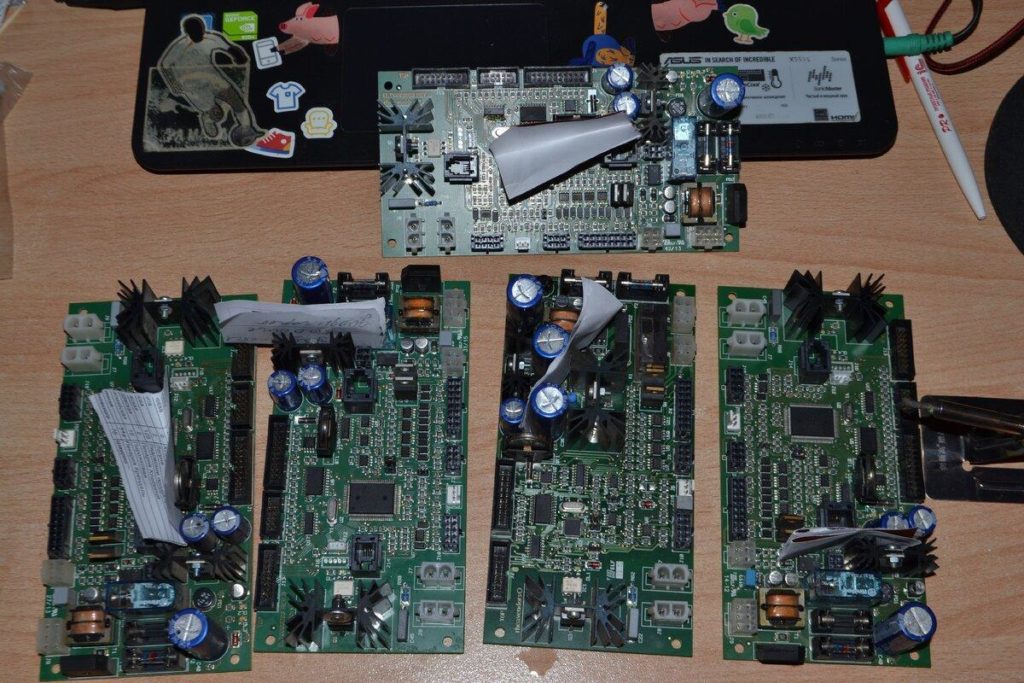

В этот раз принесли аж 5 плат от кофемашины NESCAFÉ Alegria 6/30. Делал такие не раз, поэтому сейчас уже практически не провожу диагностику. Платы немного отличаются, возможно разных ревизий или делятся на дисплейные/без дисплейные. Вот они:
В платы уже любезно воткнули бумажки с диагнозом. Тут два варианта: «не включается» и «перезагружается» .

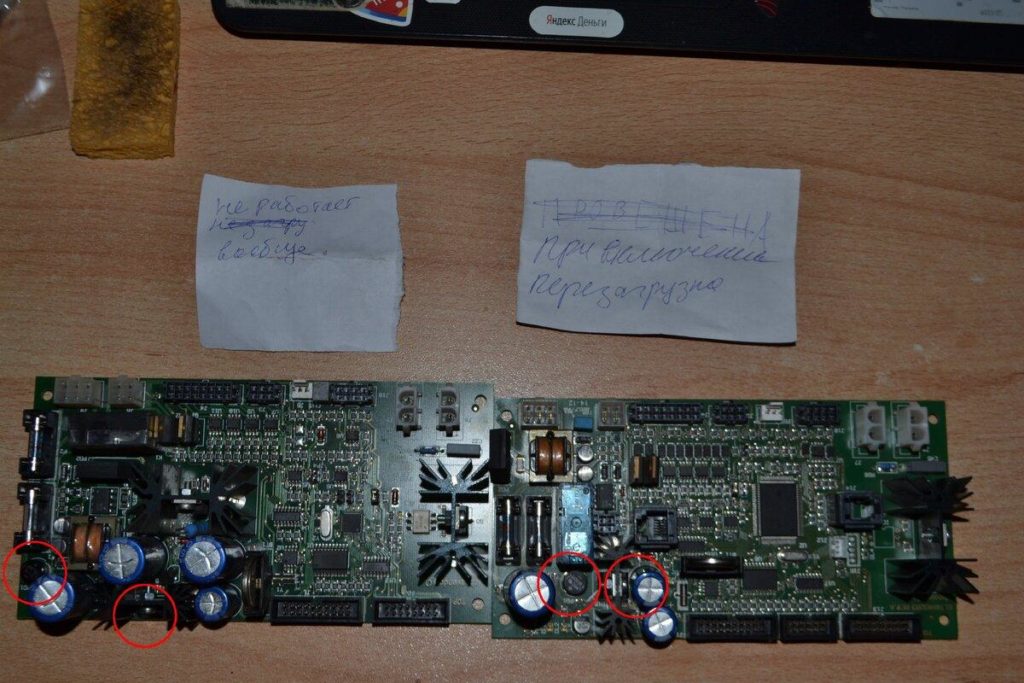

А вот лечатся они абсолютно одинаково. Проверяем обмотку трансформатора, если целая, то меняем диодный мост W10M на 2W10M, также меняем стабилизатор на 5 В LM7805CV. Обвёл их на платах разных ревизий.

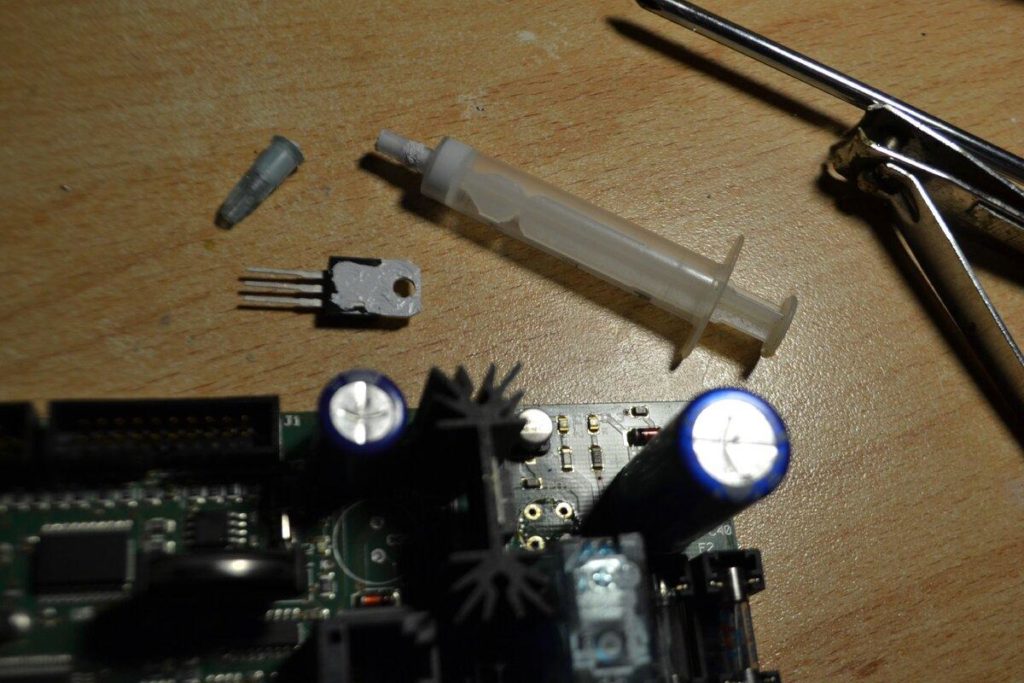

Обычно, после данных манипуляций проблемы пропадают. Обращаю внимание, что производитель не использовал термопасту при монтаже стабилизатора, а она нужна.

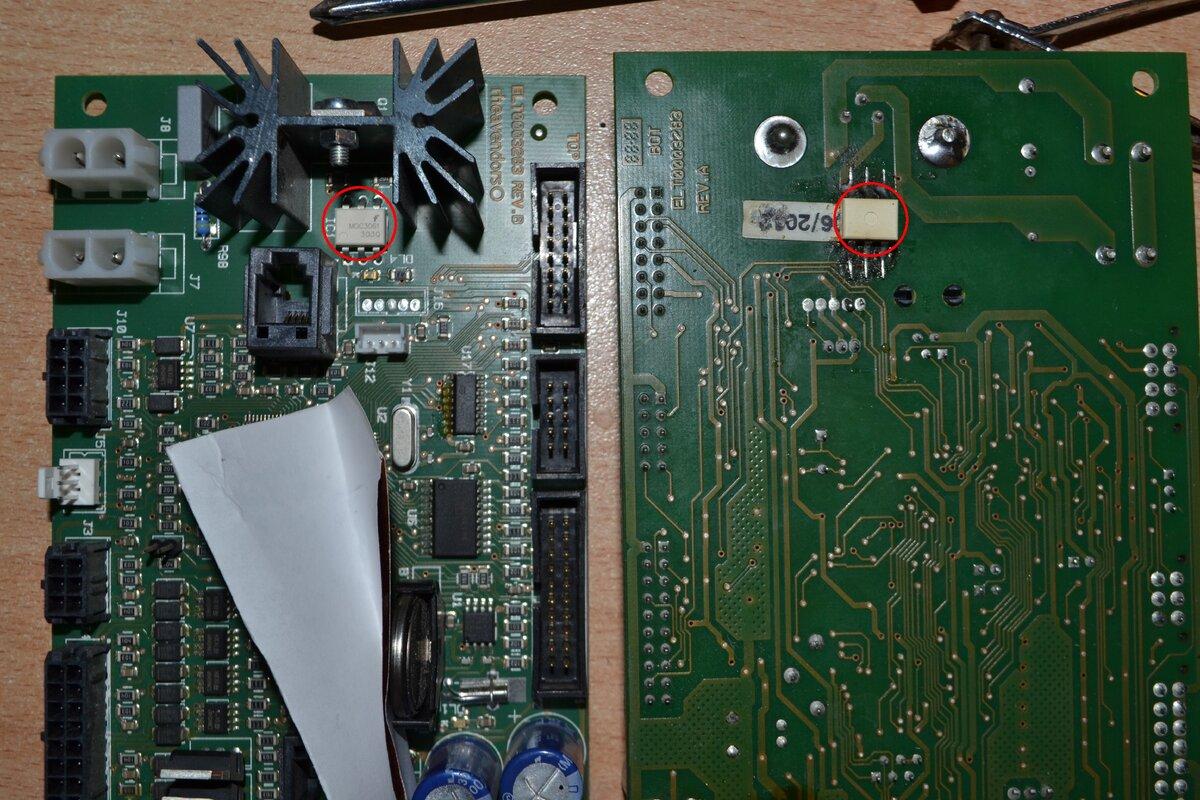

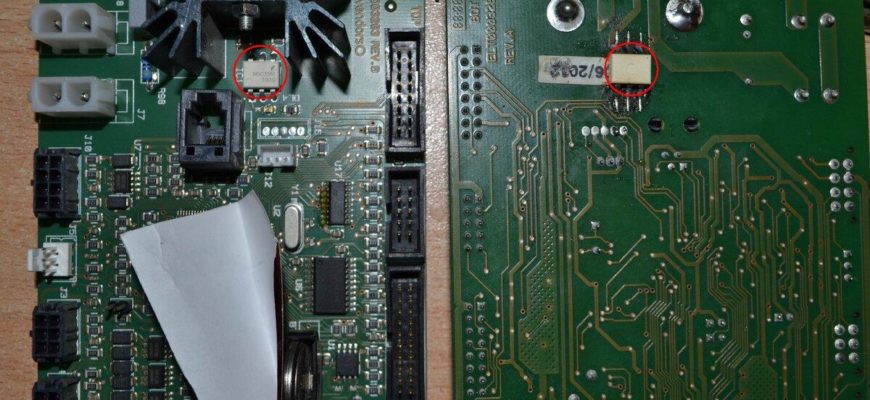

При ремонте одной из плат столкнулся с колхозом другого мастера, кто-то прилепил «к верху жёпкой» оптопару с обратной стороны платы. Исправил этот колхоз, на всякий случай установив оптопару с донора.
Вот в принципе и все, завтра платы отправятся в тестирование. Если у вас будут описанные проблемы с кофемашиной NESCAFÉ Alegria 6/30 — вы знаете, как от них избавиться!
Надеюсь на обратную связь в комментариях, пишите, пообщаемся!
