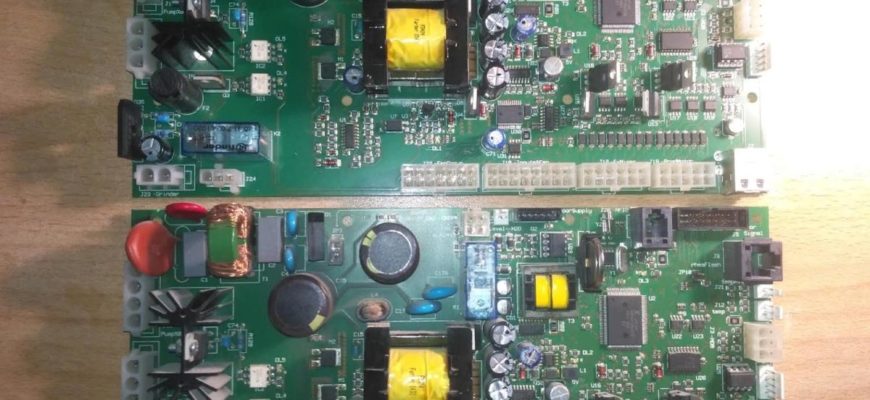

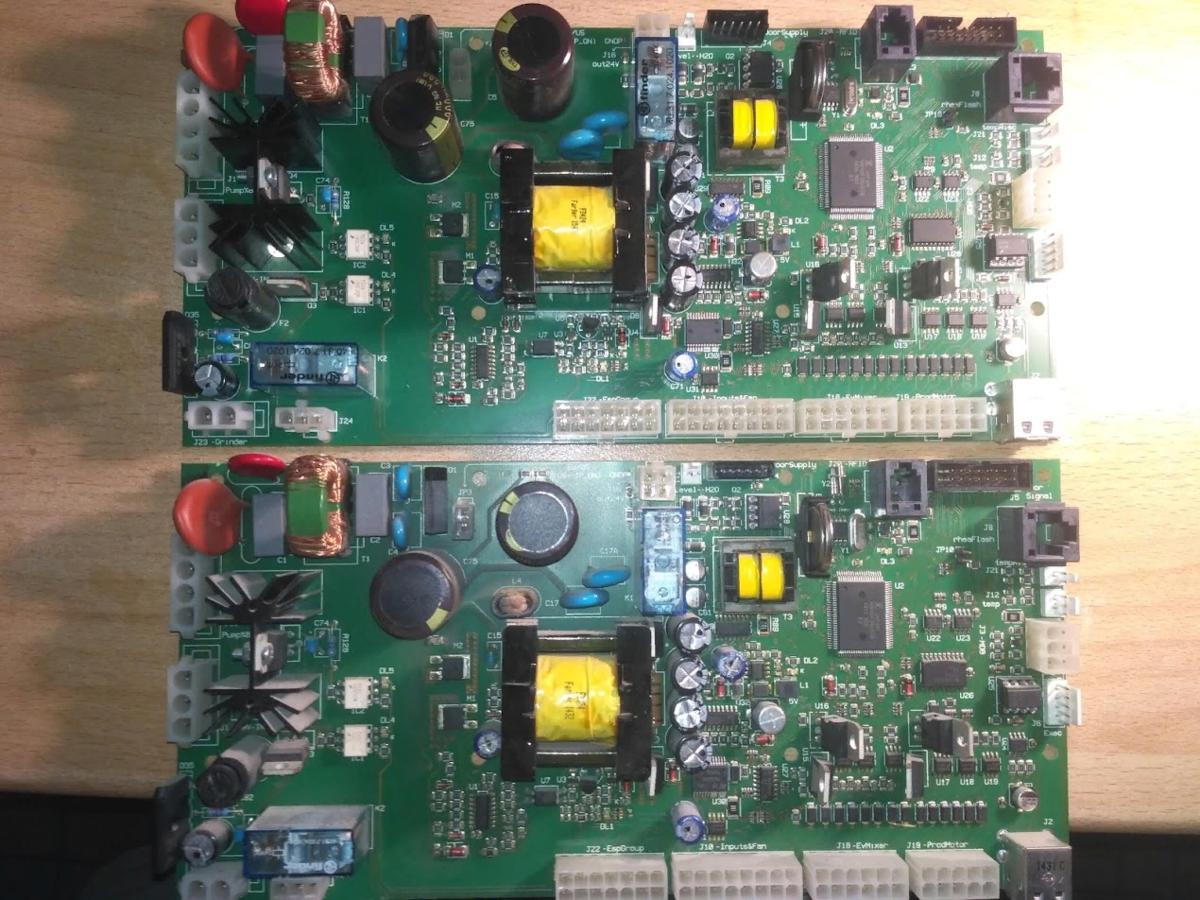

Добрый день! На днях мне привезли посмотреть две платы CPU от кофемашин Nescafe Alegria 1060, вот они:
Довольно часто приносят такие и всегда с одной и той же проблемой — попала под высокое напряжение, разлетелся варистор на входе и сгорел предохранитель. В данном случае варисторы целые, на одной плате сдох предохранитель, а вторая не крутит заварочный блок. Будем делать!

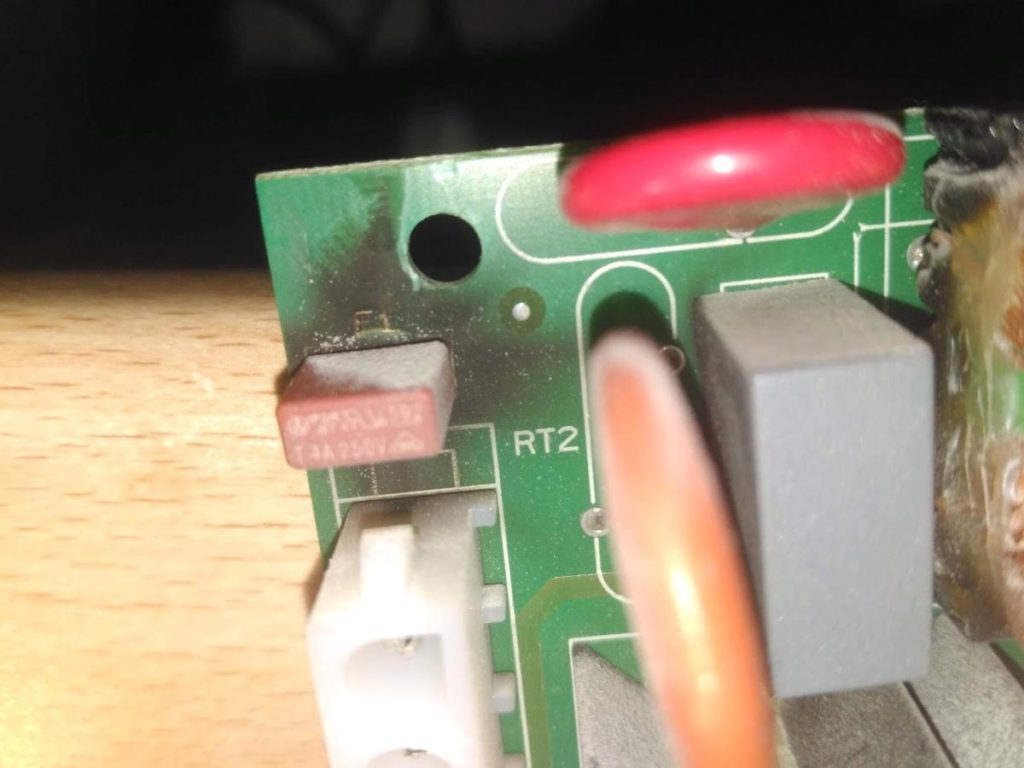

Начнем с простого, поменяем впаянный пред на плавкий, чтобы техник мог поменять его прямо в «полях». Вот сгоревший предохранитель:

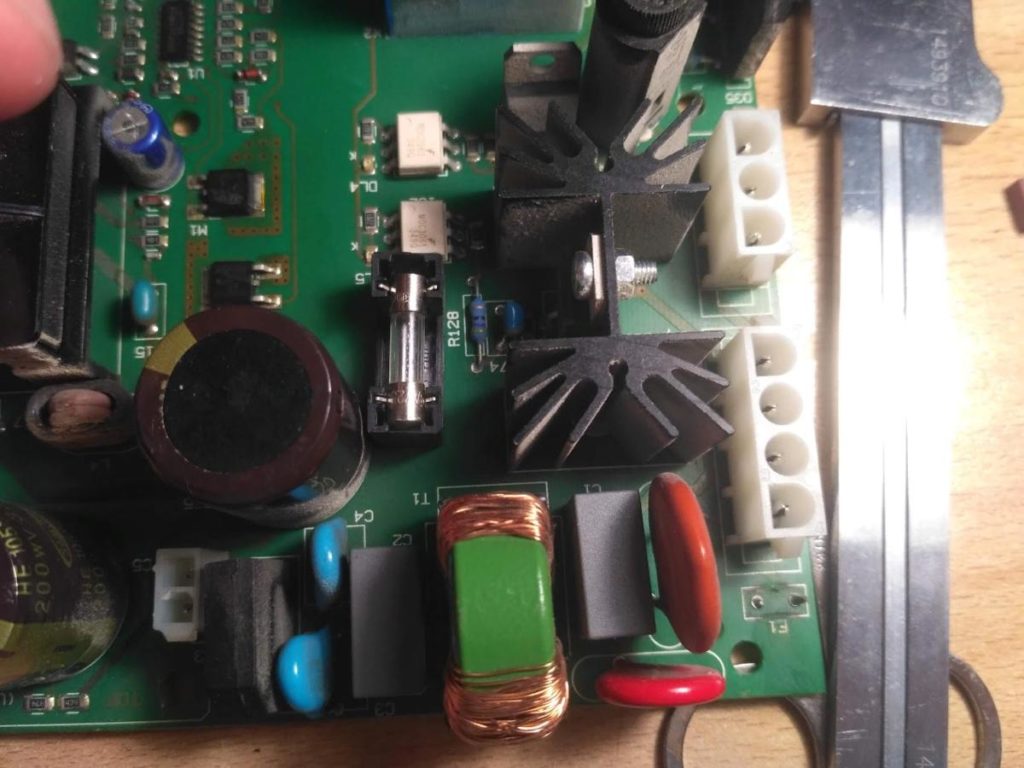

Я выпаял его, сделал два отверстия под колодку. В принципе можно было и тупо на клей приклеить, но я решил заморочиться. Ножки колодки подогнул, чтобы крепко держалась.

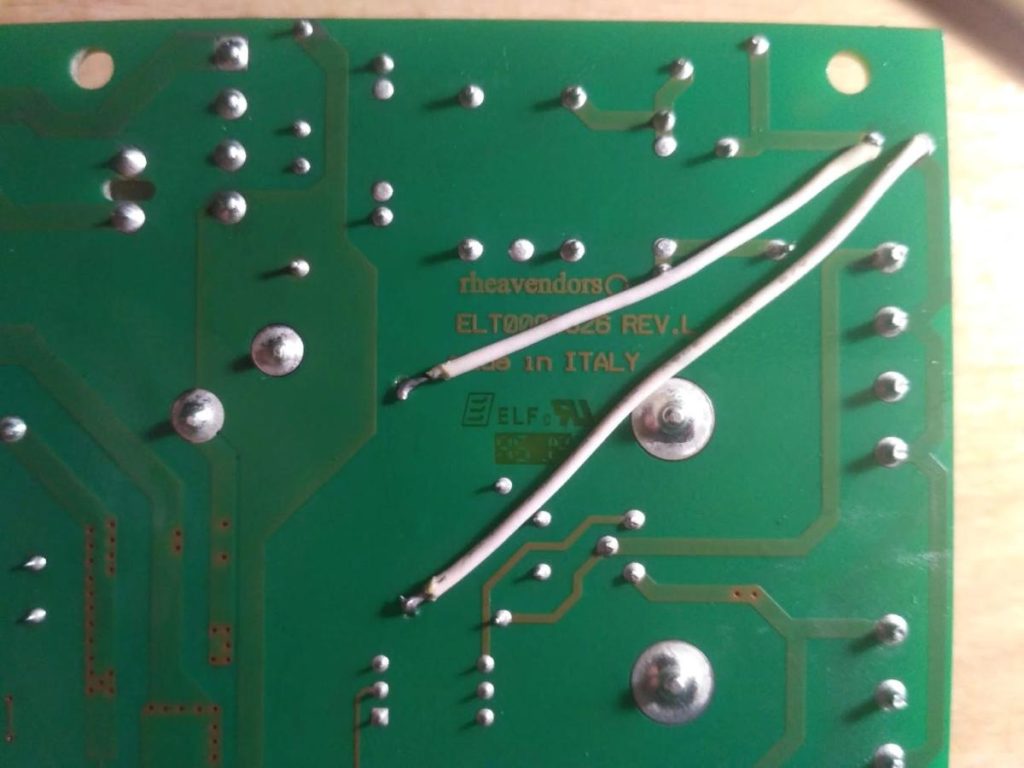

С обратной стороны выглядит не очень эстетично, зато практично)
А что делать, если Nescafe Alegria 1060 не крутит заварочный блок?

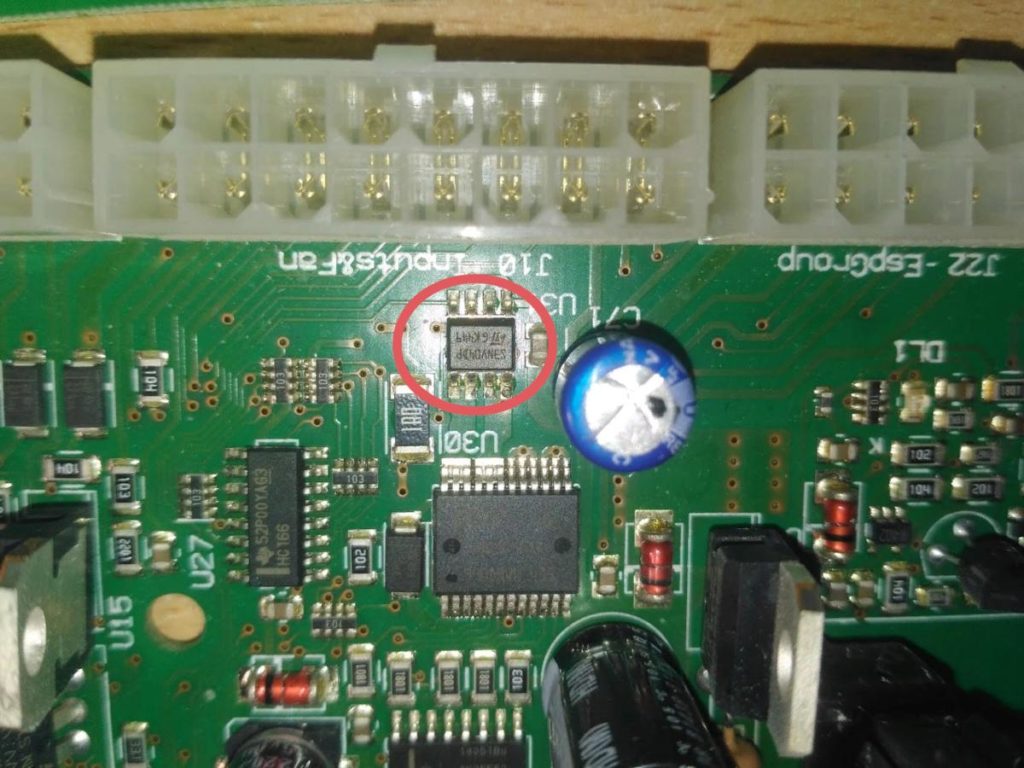

Берем в руки другую плату. Не буду тянуть кота за хвост, скажу сразу, что за вращение заварочного блока отвечает микросхема s3nv04dp. Сначала я её заказал и оплатил, но потом нашел в донорах) Стоит кстати чуть больше 100 рублей, хотя видел в наличии в моем городе почти за 500. Вот эта микросхема:

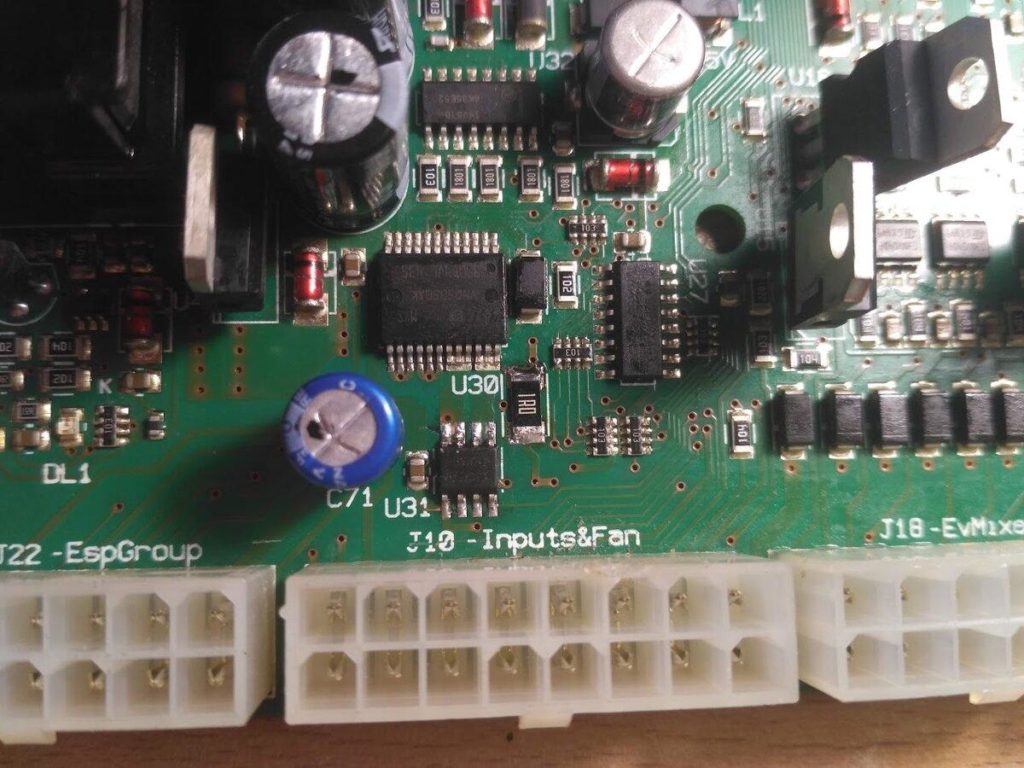

А вот тут я уже пересадил аналогичную с донора:
Надеюсь эта информация кому-нибудь пригодится)
