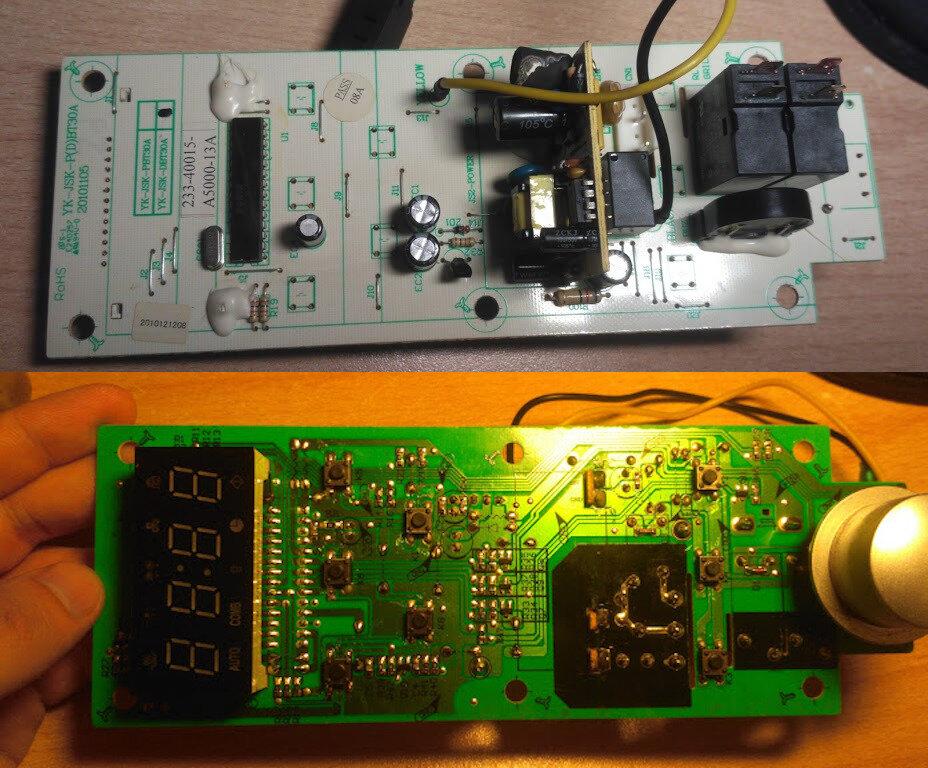

Недавно мне принесли плату, сказали что от микроволновки. Попросили посмотреть. Ну, давайте посмотрим.
Пробежавшись мультиметром по диагонали, я пришел к выводу, что пострадала только плата питания, которая расположена вертикально.

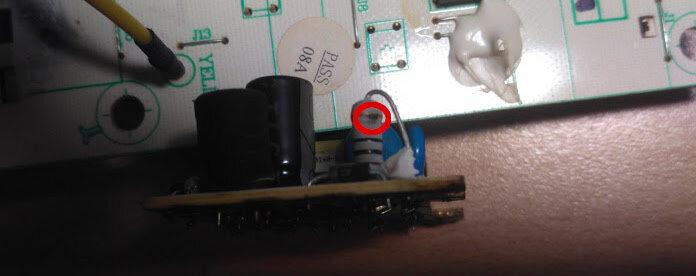

Я выпаял её и осмотрел. Даже при визуальном осмотре видно прогар на резисторе.

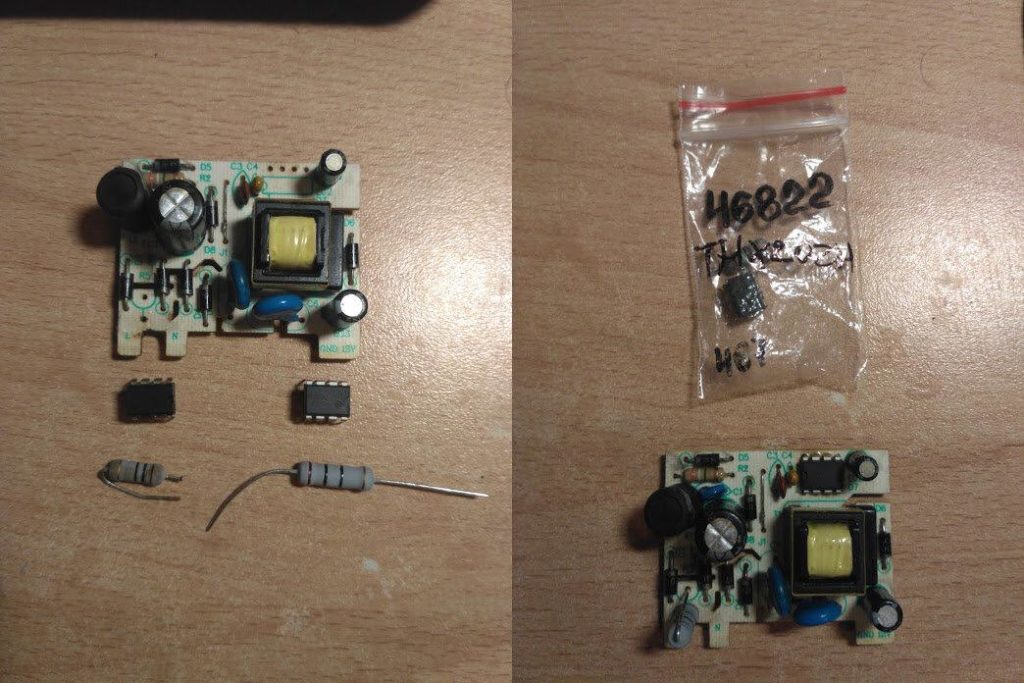

К сожалению, 10 омный резистор умер не один, первым погиб ШИМ контроллер — он просто ушел в КЗ, что и вызвало перегорание резистора. Остальные элементы целые. В радиодеталях я прикупил недостающее, и установил на плату.

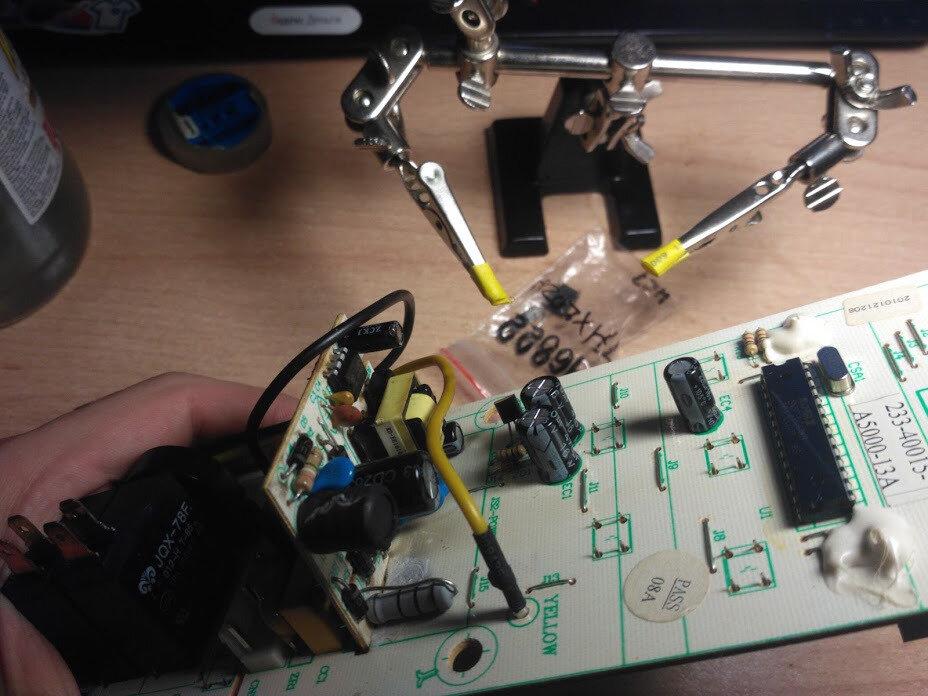

Далее я смыл спиртом паяльный жир и припаял плату питания обратно.
На этом ремонт окончен. К сожалению, проверить работу я не смогу, так как сама микроволновка осталась в сервисе, который и подбросил мне на ремонт данную плату. Кто-нибудь знает от какой микроволновки данная плата?
