Как многие уже наверное знают, я являюсь студентом заочником Челябинского Радиотехнического Техникума. Проживаю я в Перми. Только что была сессия и пока я был в Челябинске, родственник попросил посмотреть сварочный аппарат.

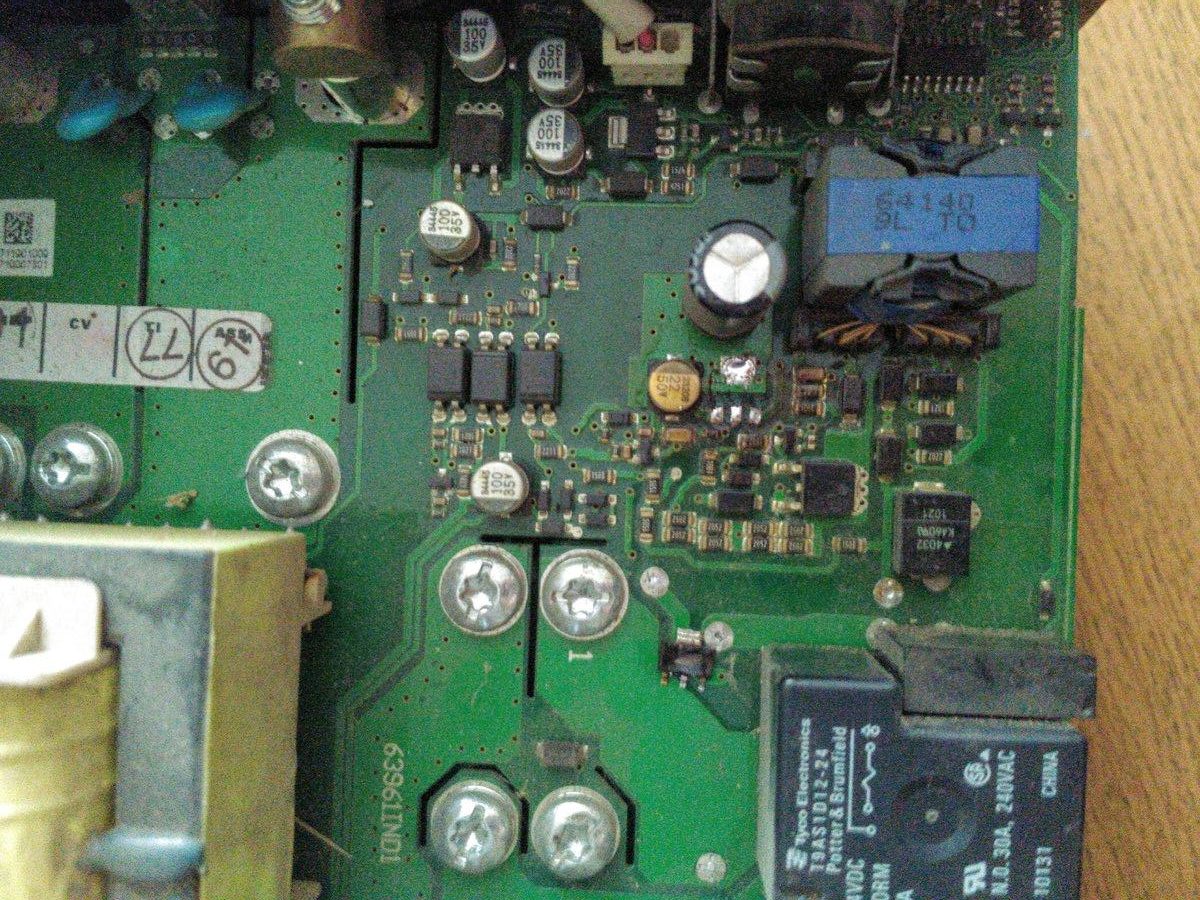

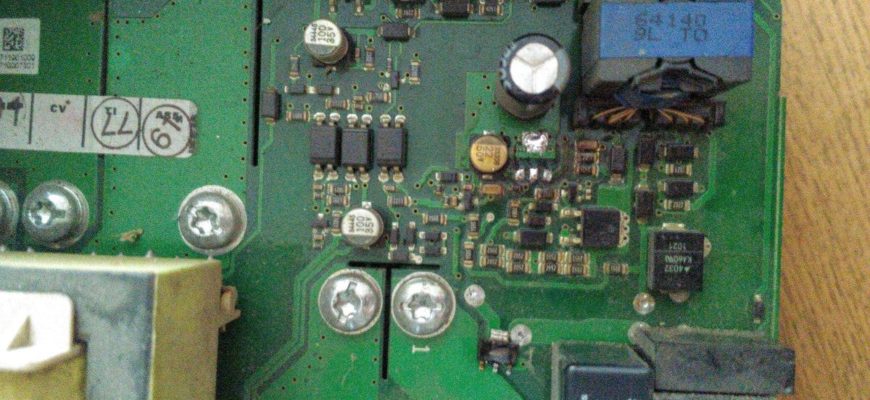

Собственно, из поезда я вам эту статью и пишу. Со слов родственника, в сварочном аппарате взорвался один элемент, ввиду чего предыдущий ремонтер не смог его опознать, а соответственно и починить. На фото данный элемент, я уже выпаял, вон он лежит в сторонке.

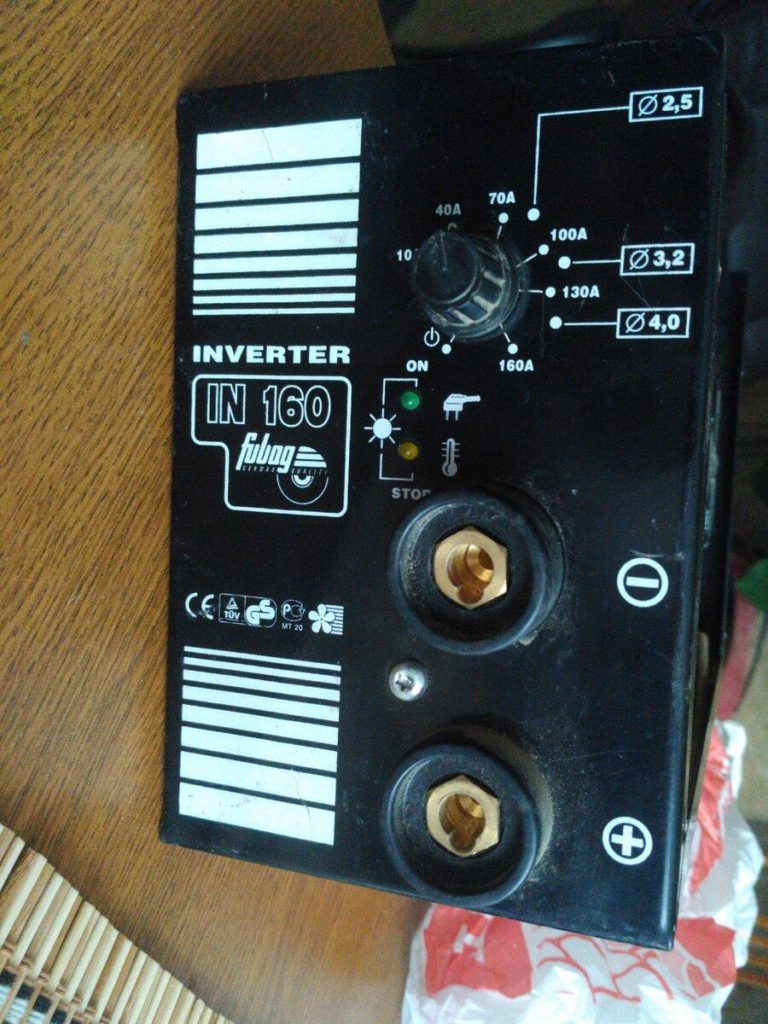

Странно, что его не могли опознать. По модели сварочника, а это fubag in 160, легко можно найти в Яндексе и схемы и маркировку именно этой микросхемы. Ей оказался ac-dc преобразователь NCP1055B.

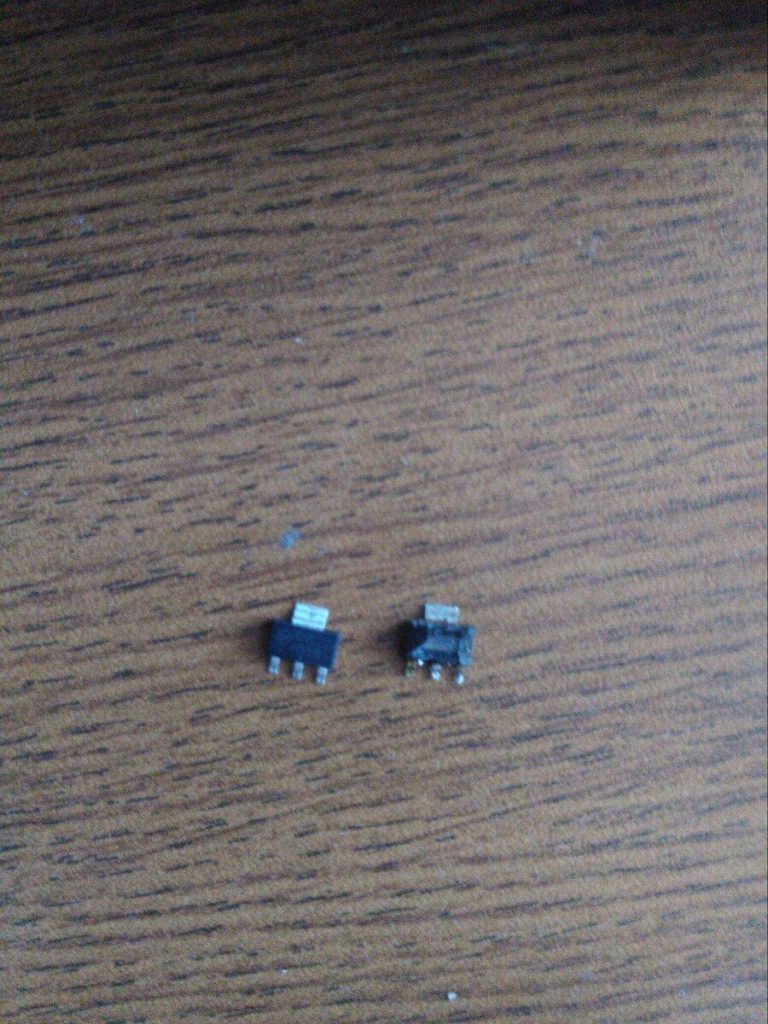

Его я без проблем купил в Челябинске за 50 рублей.
Сварочный аппарат я ремонтирую первый раз, почитав в интернете статьи, про данную модель, я понял, что данная микросхема греется и умирает довольно часто. Поэтому я приобрёл ещё и маленький медный радиатор.
После установки выпрямителя на место, аппарат не включился. Несколько раз осмотрев плату, я обнаружил следы пайки. После осмотра фото такой же платы в интернете, стало понятно, что предыдущий мастер выпаял два резистора на 47 ом. Пришлось ещё раз ехать в магазин, где я купил 10 резисторов (от 10 штук продаются). Заодно взял новенький конденсатор, так как тот, что стоял на входе, держался на одной ноге, на время тестов я подкидывал туда другой аналогичный кондер.

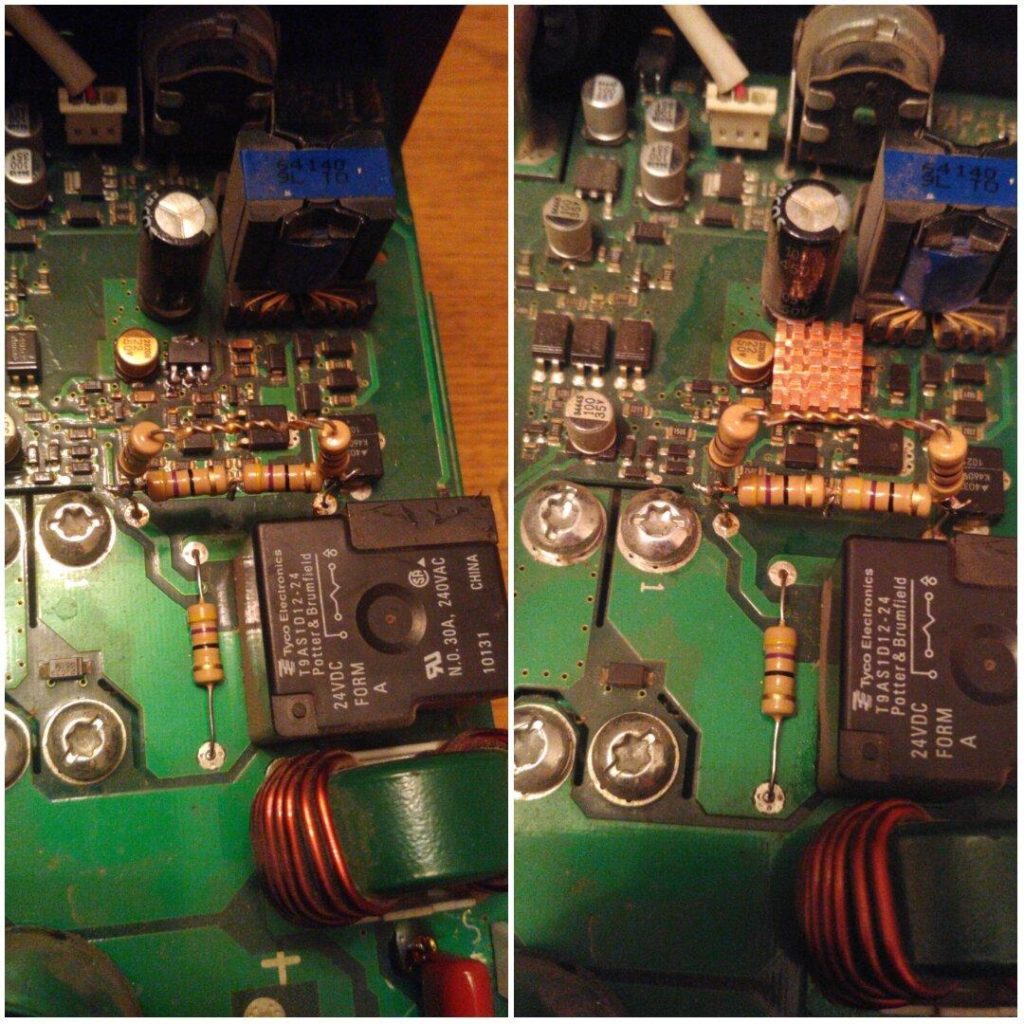

После установки резисторов, один из них тут же сгорел. Похоже, с мощностью я ошибся, так как взял резисторы на 1 Ватт. Собрал навесным монтажом схему из четырех резисторов, соединив две пары последовательно, а потом паралельно, что обеспечило тоже самое сопротивление, но большую мощность. Установил данную сборку в плату и аппарат завелся. На удивление, резисторы не греются.
Может мне удалось обеспечить достаточный запас мощности, а может просто первоначальный резистор оказался бракованный. Если что, надеюсь, опытные мастера дадут ответ. Вот что у меня получилось в итоге.
Как видно на фото, я приклеил на микросхему радиатор, чтобы обеспечить теплоотвод.
Надеюсь, вам понравилось, жду обратной связи)
