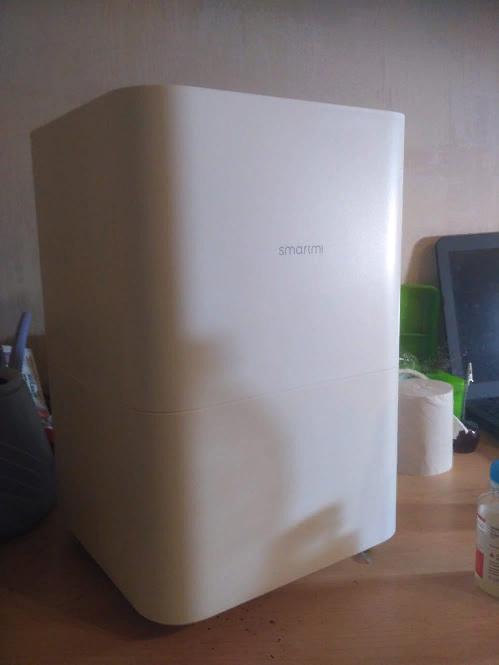

Доброго времени суток! Недавно меня попросили посмотреть увлажнитель воздуха Xiaomi Smartmi Air Humidifier.

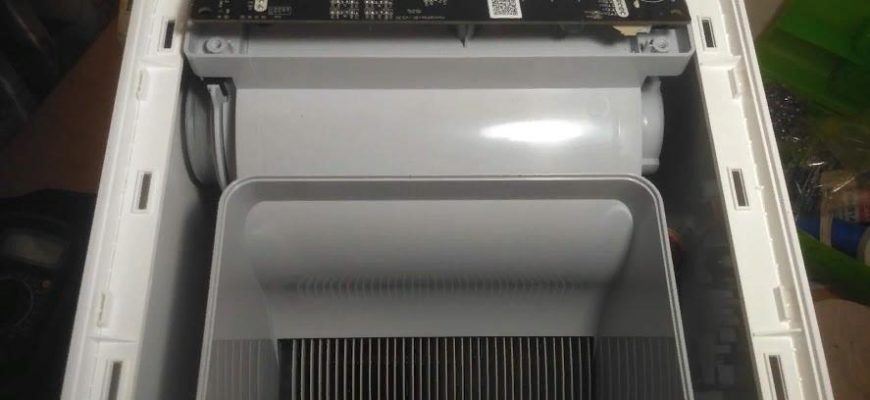

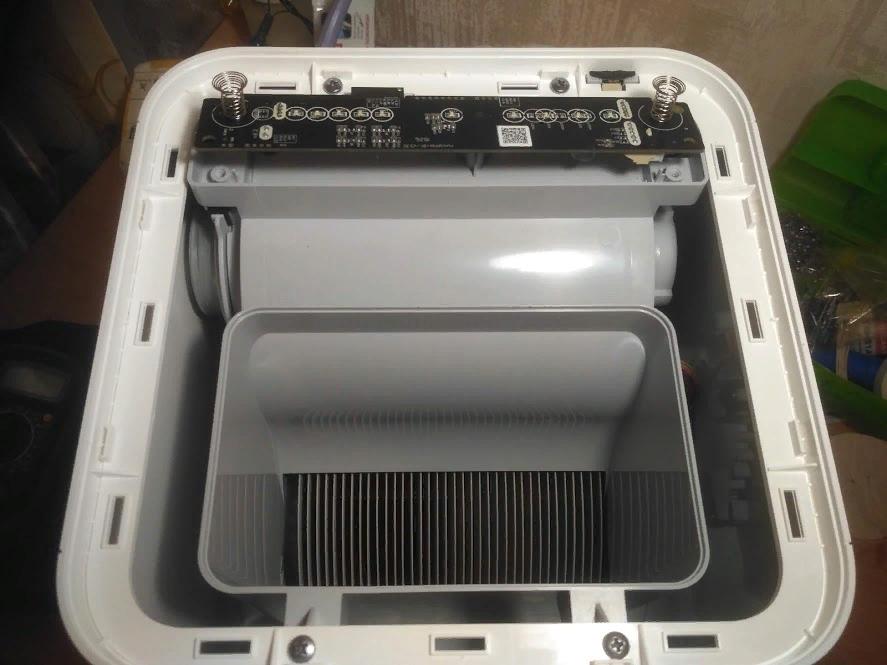

Мне его привезли немного разобранным. Тот, кто смотрел до меня, сказал, что на плате были следы коррозии, который он почистил. Вот верх аппарата.
Проблема в том, что увлажнитель не крутит барабан, который нагнетает воздух. На фото выше видно шкив этого барабана сверху слева.

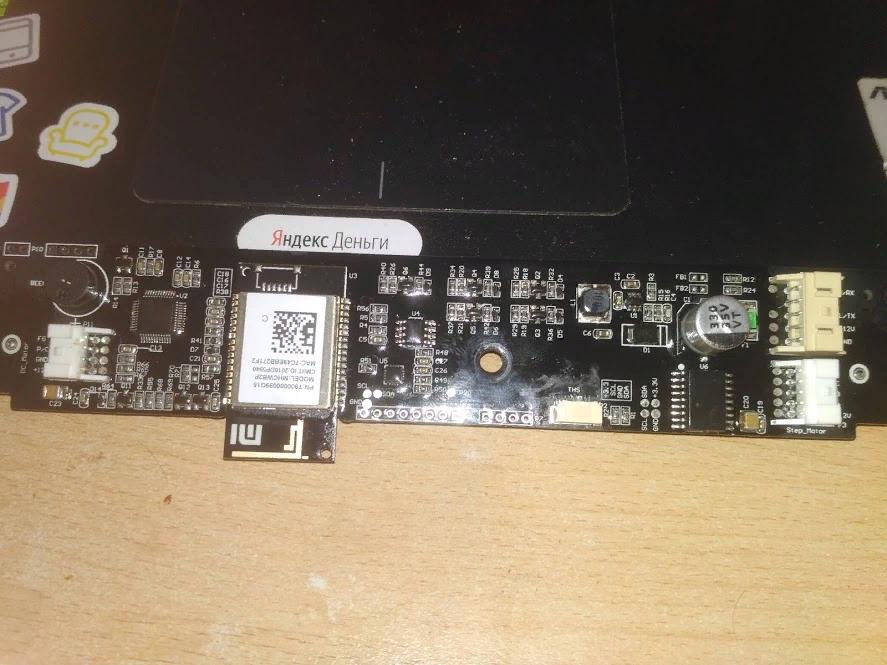

В первую очередь, я снял плату, осмотрел и пропаял всё, что окислилось. Вот кстати плата c обратной стороны, на вращение барабана идет тот вывод, что слева.
Меня заинтересовали выводы +12v и GND. Естественно 12 вольт на них не оказалось. Но вот не задача, схемы на плату нет, а дорожек не видно, так как они скрыты толстым слоем лака. Да и без него их сложно разглядеть.

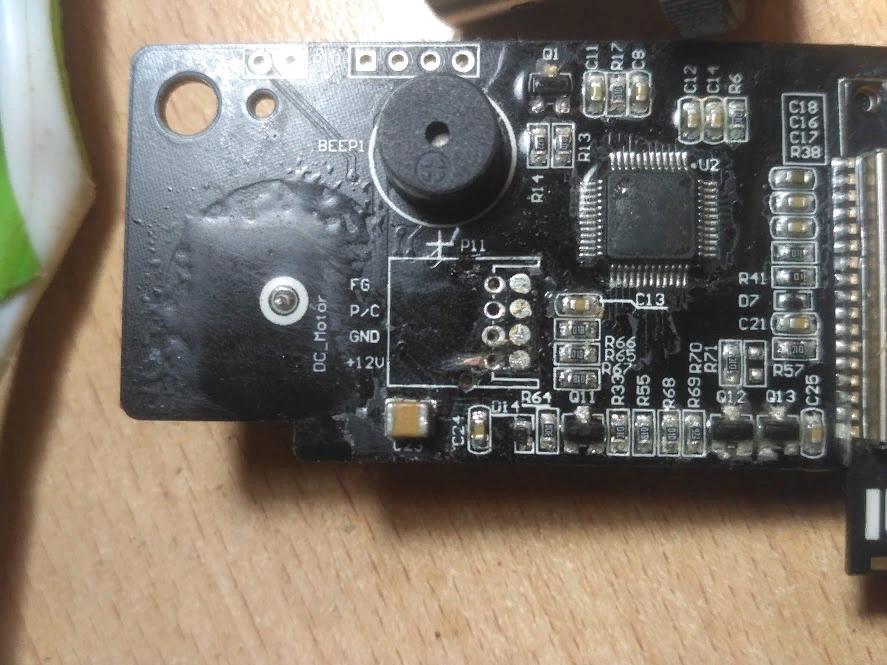

Нужное мне напряжение я нашёл на конденсаторе C23, что расположен прямо под разъемом. Один вывод конденсатора прозванивался с GND, а вот второй ни с чем не прозванивался. Чтобы понять, как идут дорожки, я временно снял разъем и увидел, что дорожка от вывода 12v, как раз идет ко второму выводу конденсатора, но не прозванивается.

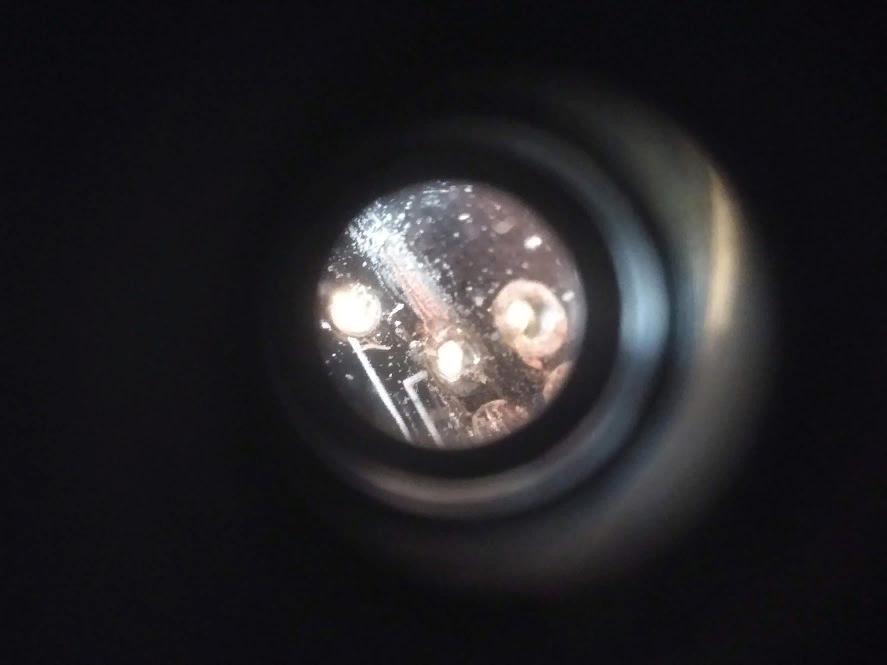

Как вы успели заметить, я для уверенности немного расковырял защитную маску и обнаружил что вывод конденсатора прозванивается с расчищенным местом, а вот с пятаком разъема — нет. Давайте посмотрим в линзу от микроскопа (самого микроскопа у меня пока нет).

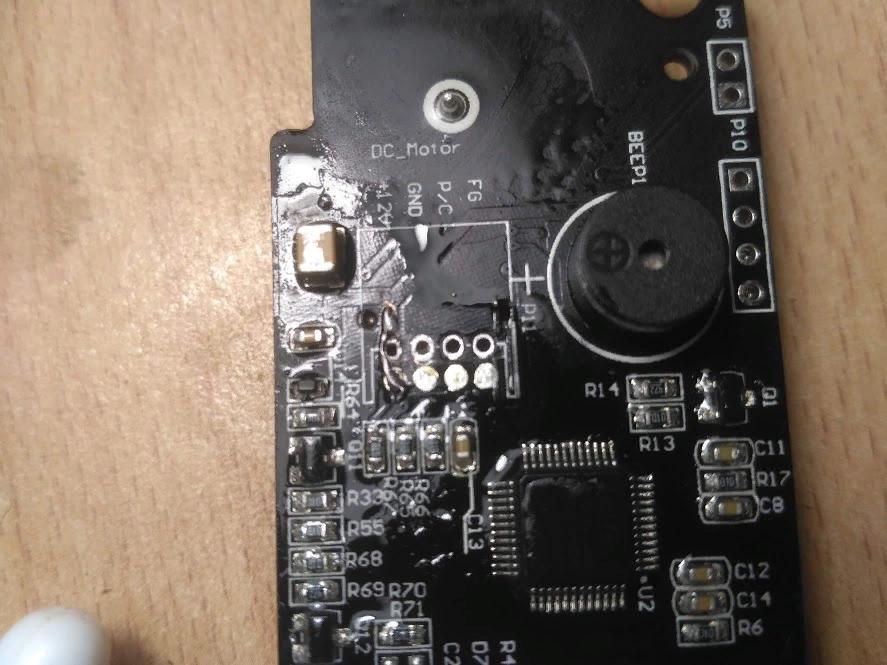

Наверное плохо видно, между площадкой вывода разъема и дорожкой есть небольшой зазор. Отгнило видать=) Кинул соплю из двух жилок провода.
После чего я установил на место разъем и проверил работу прибора. Испаритель работает исправно. Снял плату и покрыл специальным лаком все места, где я поработал. Ведь плата всегда находится в условиях повышенной влажности. Xiaomi, могли бы и корпус для нее герметичный сделать!
Занимались ли вы когда-нибудь ремонтом техники Xiaomi?
