Пора готовиться к новому году, наряжать ёлку, закупать подарки и, конечно, вешать гирлянды. Вот только почему-то гирлянды мои не горят. Покупать новые? Не вариант, если дома есть паяльник.

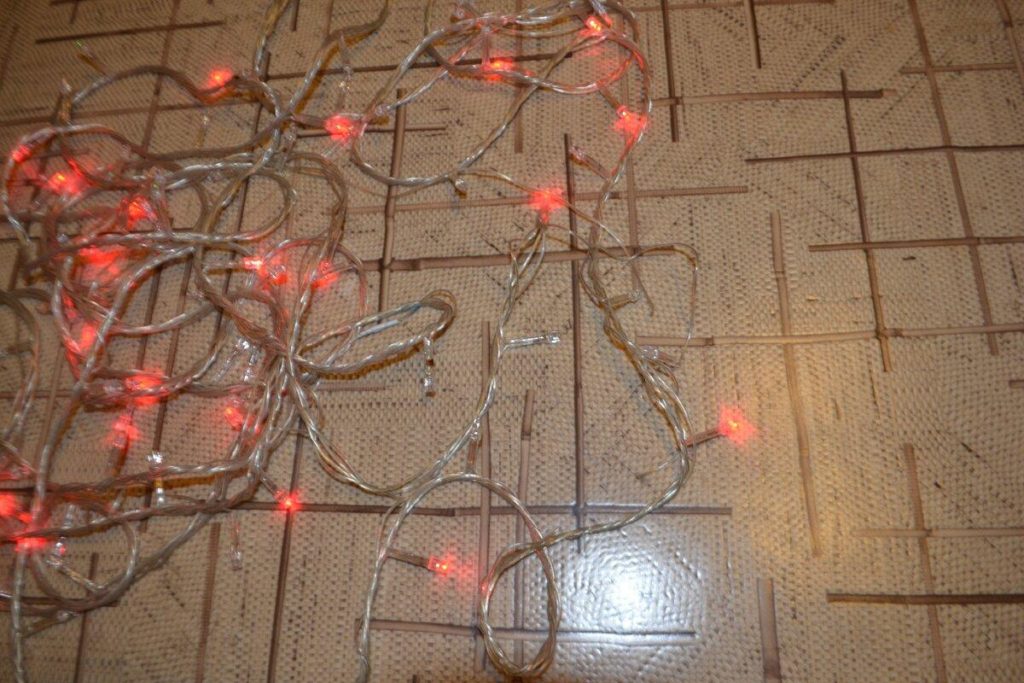

После того, как дети нарядили ёлку, оказалось, что из всей гирлянды горит только одна линия — красная. Это — непорядок!

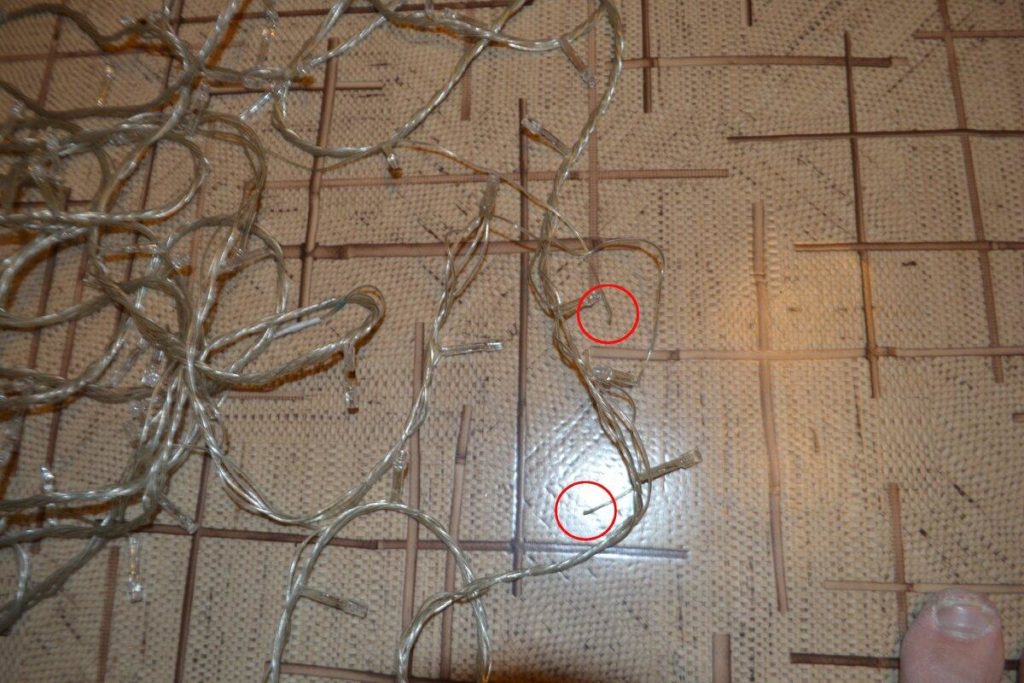

Гирлянда состоит из светодиодов, а значит, что вероятность того, что где-то они перегорели, довольно низкая. Беглый осмотр выявил обрыв проводов в нескольких местах.

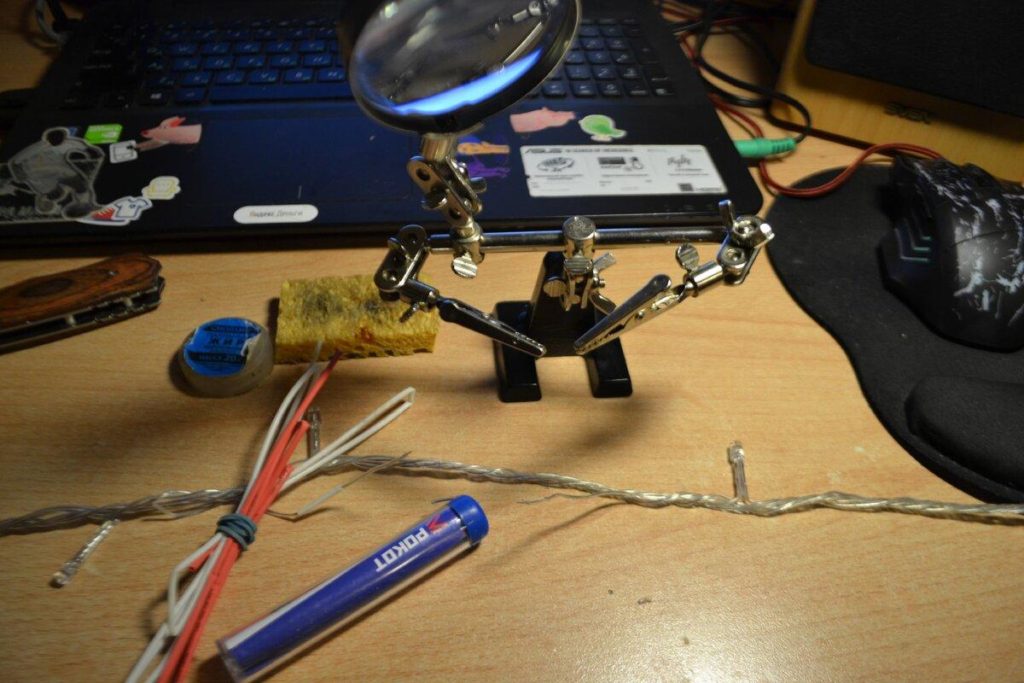

Для начала ремонта подготовим операционный стол. Нам понадобятся:
- Паяльник
- Припой, флюс
- Термоусадка
- Третья рука или жена, которую можно попросить подержать

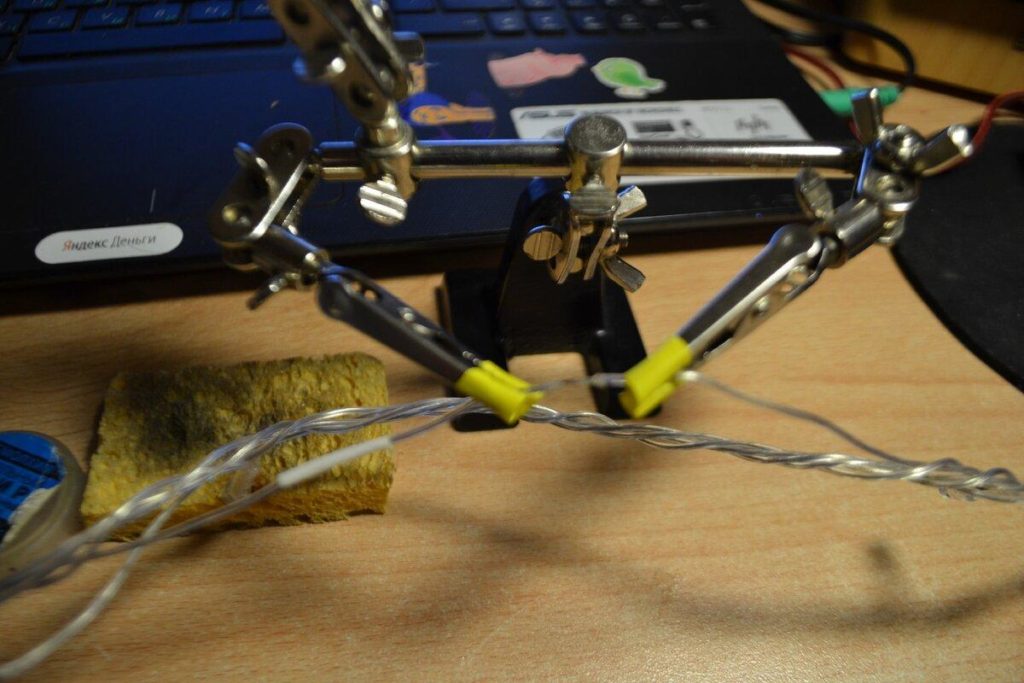

Первым делом зачищаем и лудим провода в месте обрыва, а потом зажимаем провода в третьей руке так, чтобы они плотно соприкасались. На крокодилы я накинул термоусадку, чтобы они не повредили изоляцию. Для лучшего контакта я загнул залуженные концы крючками и сцепил их перед пайкой.

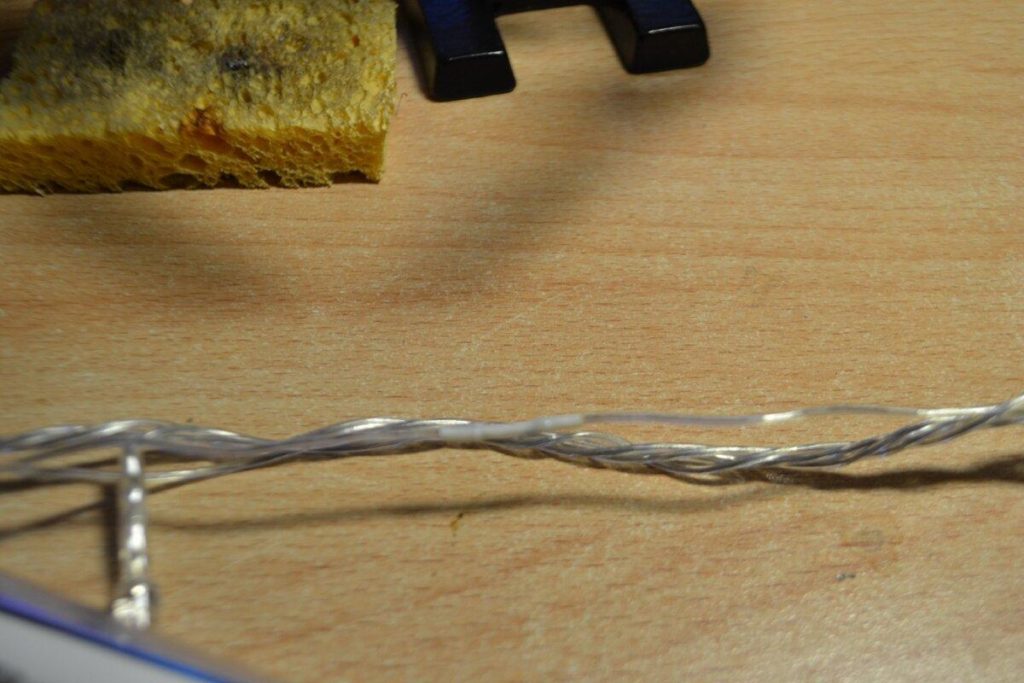

Я использовал белую термоусадку, чтобы она не сильно выделялась на фоне гирлянды. Правильно выполненное соединение выглядит примерно так:
В таком режиме я прошелся по всей гирлянде и выполнил 8 соединений. Интересно, что с ней делали дети в прошлом году? Надо провести с ними беседу, ведь они могли задеть оборванный провод и испытать новые для себя ощущения.
Там где обрыв был прямо возле светодиодов, я делал надрез, паял провод к выводу светодиода, а потом защищал это место черной термоусадкой (просто она подошла по размеру). На фото видно три таких соединения:

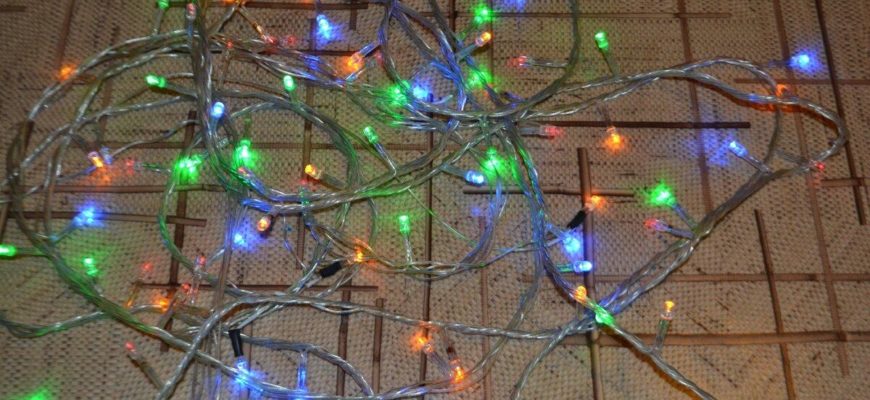

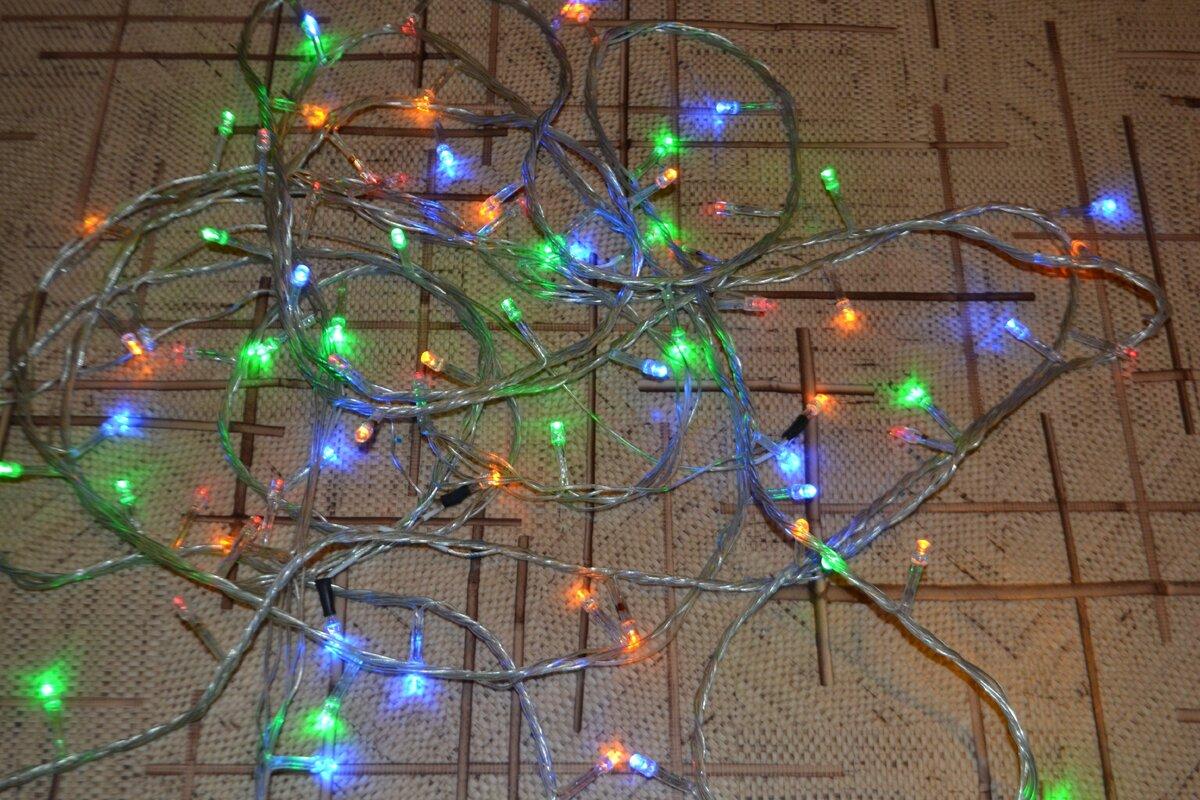

Как мы видим, гирлянда теперь работает исправно и уже сверкает на ёлочке в детской комнате! А у вас подготовка к ремонту тоже началась с восстановления гирлянды?
